简单实用的稳压电源保护提示电路

　　市场上出售的小型稳压电源多数没有短路保护功能，如不慎短路极易将电源烧毁。
　　

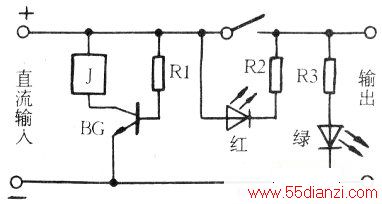

　　保护电路如附图所示由三极管、继电器和电阻组成，并用电阻及LED管组成保护提示电路。通电时电流通过Rl给三极管BG基极提供偏流使BG导通，继电器闭合，接通电路，绿色LED管点亮，提示电路正常。
　　
　　当负载短路时，三极管BG基极无电压而截止，继电器断开，此时红色LED管点亮，提示出现短路，电阻R2限流保护了电源。短路消除后，继电器重新闭合，绿色LED管点亮，红色LED管熄灭。电路可向外正常输电。
　　
　　本电路元件无具体要求，三极管、继电器和Rl可根据个人稳压电源情况而定，电阻R2、R3视电源电压而定。
　　
　　本电路简单易做，无需电路板可采用搭焊法直接装在稳压电源内部。有兴趣的话不妨一试。
