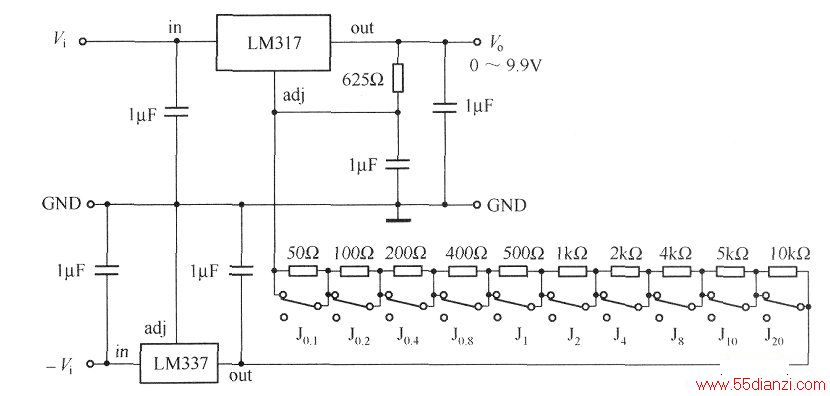

这里的数字控制，是指利用数字电路拨码开关控制继电器切换输出电压检测电阻的方式。如果继电器的常闭触点将相应的检测电阻短接，则需要这个检测电阻时继电器的电磁线圈得电，常闭触点断开，检测电阻接入。这个设计思路可以使继电器即使在损坏时也处于常闭状态；在电源断电时继电器回到常闭状态，不会出现输出电压过冲的问题。此思路下的数字控制可调稳压电路的电压调节方式如下图所示。

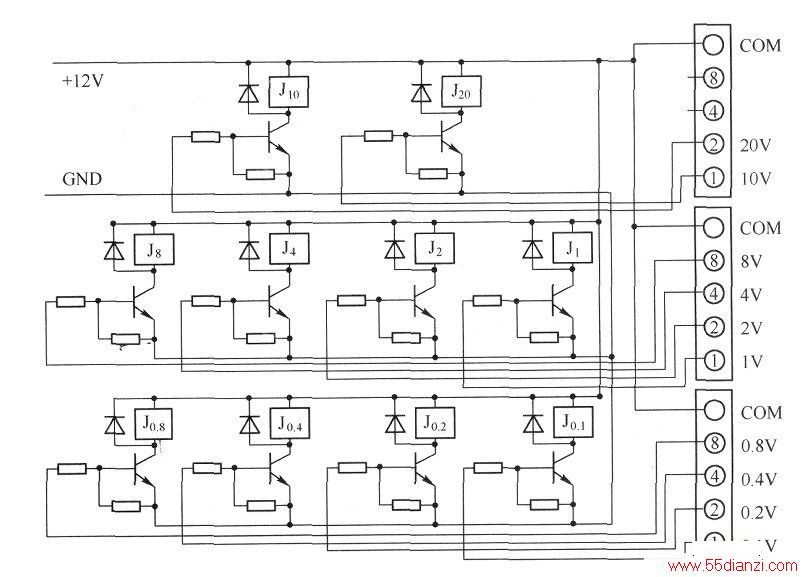

关于继电器的控制，可以利用拨码开关控制晶体管的导通与关断，以控制继电器电磁线圈是否得电。选择8-4-2-1码的拨码开关可以方便地得到十进制8-4-2-1码的输出，将拨码开关的公共端接高电位，当拨码开关的输出被选中时，该输出为高电位。这个高电位使对应的晶体管导通，对应的继电器及电磁线圈得电，继电器的常闭触点断开，被常闭触点短接的电阻接人输出电压检测电路。具体的继电器控制电路如下图所示。
图中，右边“方框”内为拨码开关。采用三个拨码开关即可以实现输出电压步进0. 1V和0~25V的调节。为了防止拨码开关“溢出”，可以采用机械限位的方法实现。这在拨码开关中很容易做到。
该电路的控制原理为：为了实现输出电压从0~9. 9V以0.1V步进调节，输出电压调节网络可以用10组电阻实现。输出电压分别是0. 1V、0.2V、0.4V、0.8V、1V、2V、4V、8V。
当集成稳压器的输出端与调节端所连接的电阻阻值选625Ω（对应500Ω/V）时，0.1V、0.2V、0. 4V、0.8V、1V、2V、4V、8V的调节电阻的阻值分别为50Ω、100Ω、200Ω、400Ω、500Ω、lkΩ、2kΩ、4kΩ。每一组电阻两端并接小型或微型继电器J0.1、Jo.2、Jo.4、Jo.8、Jl、J2、J4、J8（要求继电器的接触电阻小于1Ω），继电器的常闭触点将各输出电压检测电阻短接。也就是说，所有的继电器的电磁线圈均不得电时，输出电压为零。随着不同的继电器电磁线圈的得电，将得到对应的输出电压。
例如，需要输出电压为2.SV时，对应的BCD码应该为00100101，即整数电压位应该是0010，继电器J2得电，将常闭触点断开，切换到常开触点，使lkΩ电阻起作用；小数电压位应该是0101，继电器J04和继电器Jol得电，继电器J04和继电器Jol将常闭触点断开，切换到常开触点，使200Ω电阻和50Ω,电阻起作用。这时的输出电压检测电阻为1250Ω，是输出端与调整端并接625Ω的两倍，输出端对调整端电压为1.25V，忽略调整端电流（50μA《2mA）对应的输出电压检测电阻1250Ω,的电压则为2.SV。稳压电路对输出电压检测电阻的负端电压为3.75V。由于输出电压检测电阻的负端对GND的电压为-1.25V，所以扣除-1.25V后，输出电压为2.SV。其他数值的输出电压依次类推。
如果用数字电路控制，则将图中的拨码开关的对应位用与数字电路的相应输出位替代即可。

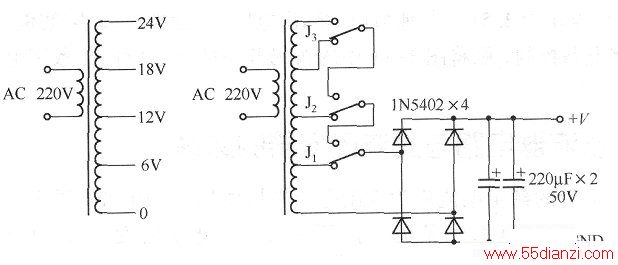

变压器输出电压切换电路如下图所示。
切换控制信号可以来自输出电压数控信号，当数控信号设置为4V或4V以上时，令继电器J，得电，交流输入电压为12V AC;当数控信号设置为10V或10V以上时，令继电器Jl、J2得电，交流输入电压为18V AC；当数控信号设置为18V或18V以上时，令继电器上线圈不能得电，所以继电器的触点均处于常闭状态，这样做不会导致开机或关机时出现过高的整流输出电压。
为了简化变压器次级输出电压切换控制电路的逻辑关系，可以在基本满足稳压电源性能的基础上，简化逻辑关系。其思路是，由于是预调节，所以可以忽略不足1V的电压设置部分，这样，可以节省4位逻辑型号输入。对于继电器J．的4V或4V以上的切换关系，对应的二进制码为φφφl00。可以看到，由于最低的三位的后两位也是没有意义的，因此实际上还可以将最低的两位忽略。这样，逻辑关系为
即可以采用4输入或门实现。
同样，对于继电器J1的10V或1IDV以上的切换关系，对应的二进制码为φl0000。可以看到，各位也是没有意义的，因此实际上还可以将最低的两位忽略。这样，逻辑关系为
即可以用双输入与门实现。
对于继电器J1的18V或18V以上的切换关系，对应的二进制码为φll000。可以看到，各位也是没有意义的，因此实际上还可以将最低的两位忽略。这样，逻辑关系为
即可以用3输入与门实现。

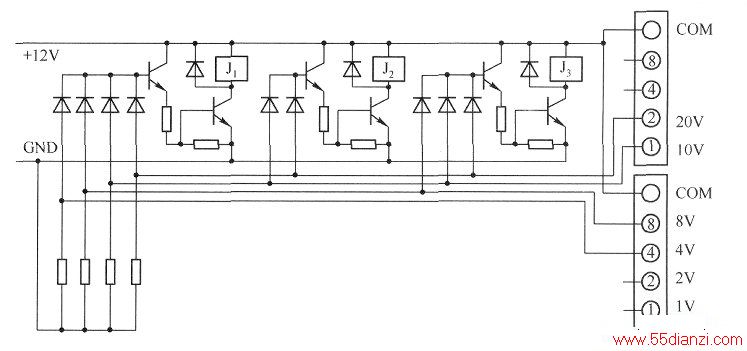

根据上述逻辑关系，对应的变压器输出电压切换控制电路如下图所示。
