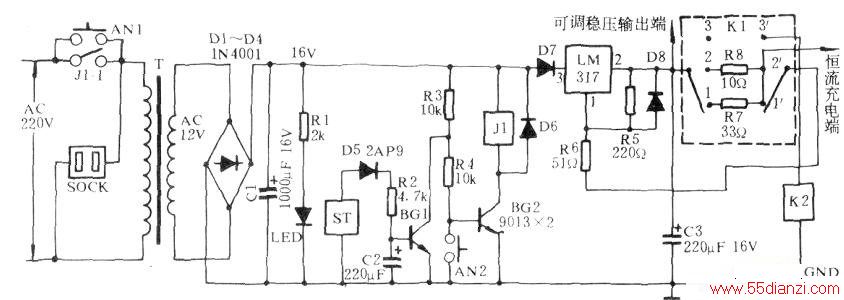

这款稳压电路集稳压电源、恒流充电器、定时自动控制于一体，并具备手动开、关机和输出端短路自动关机保护功能，下图是电路原理图。
一、工作原理
1．开机：将电源插头插入电源插座，按一下AN1，变压器B即得电工作，次级输出izv交流电，经Dl～ D4整流后再经Cl滤波，得到的16V的直流电，经Rl驱动发光二极管LED作电源指示，经R3、R4给BG2提供正向偏置并饱和导通，继电器J吸合，J1-1触点闭合，从商实现220V电源自锁，电路即进入正常工作状态。
2．关机：该电路具备手动和定时自动关机两种方式，两种关机方式各自独立，互不影响。
(1)手动关机：按AN2，BG2基极被短路到公共地线，发射结反偏而截止，继电器J释放（二极管D6用来防止J释放时产生的感生电压击穿BG2），Cl所存贮的电能通过负载迅速泄放，从而实现手动关机。
(2)定时自动关机，：关机信号取自多功能电子表(图中的ST)到所设定时间输出的音频信号，此音频信号经D5整流后通过R2向C2充电，当C2上电压充到BG1饱和区，BG1的集射极电压降到0. 2V左右，BG2发射结反偏而截止，继电器J释放，C1所贮电能经负载迅速泄放，实现定时自动关机。

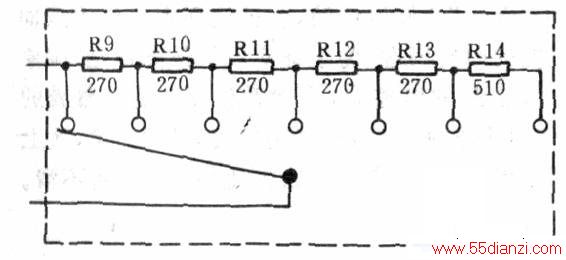

3．可调稳压直流输出：当双刀开关Kl置于3～3'位置时，为可调稳压输出状态，输出电压由单刀开关K2选择，每档以1.5V递增。此工作状态具备定时自动关机功能。K2结构如下图。

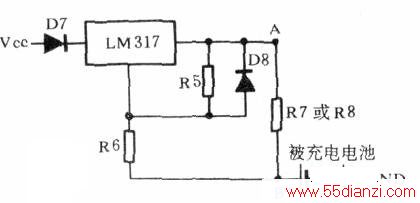

4．恒流充电：电路设有50mA慢充及150mA快充两种充电方式，即Kl置位于1～1'为慢充，置位于2—2.为快充，采用串联方式充电，一次可对1～6节电池充电，根据充电方式由使用者决定充电时间，到充电结束时自动关机，图中的D7为隔离二极管，以防止充电完毕后电池反向放电。充电时的等效电路如下图。
当Kl置于1～1，、2～2’位置时，图中AB两端电压都为1.5V。当Kl置于1～1’，A、B端负载为(R5+R6)/R7，此时回路电流为50mA，即流过电池的电流为50mA；当K2置于2～2'位，A、B端负载为(R5+R6)/R8，此时流过电池的充电电流为150mA。
5．控制其它家用电器定时自动关机：电路中设有220V交流输出插座SOCK，开机后，插在SOCK中的用电器具即可工作，到达使用者所设定时间后，将用电器具自动与电源断开。
6．输出端短路自动保护：当输出端出现短路时，回路中电流很大，电压的大部分降在变压器次级内阻上．使整流后输出的电压降低，并不足以维持继电器J的吸合．J释放，Jl-l由闭合转为断开，从而实现了输出端短路自动关机保护。
二、装配与调试

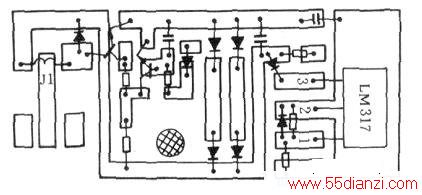

将变压器(可选3～sw)、印刷板、插座固定于盒中，将多功能电子表心用环氧树脂胶牯在上面板内侧，按钮、发光二极管、转换开关Kl和K2都装于上面板的合适位置，三端集成稳压器要加适当的散热器。R7、R8直接焊在Kl上，R9—R14直接焊在K2上，只要元件质量能够保证，一般焊接好后不用调试就可正常工作。（印刷电路板如下图所示）
