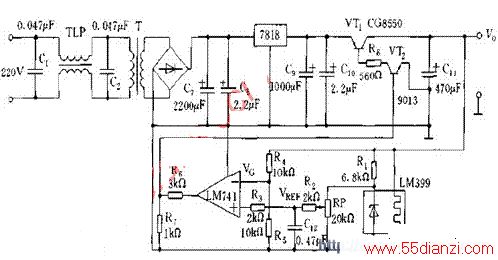

采用7818构成的高精度稳压电源电路,电路中,C1和C2与电源滤波器TLP组成低通电源滤波网络,消除工频干扰,前级稳压采用7818.在7818的输入和输出端分别接入电解电容C7C9,以得到纹波很小的直流电压,同时也接入容量较小的电容C8+C10,改善负载瞬太响应并抑制器件本身因外电路引发的高频自激。
本文关键字:制作 稳压电源 电源类,电子制作 - 电源类
