用7812和7815组成的有稳压充电回路的蓄电池保护器平共处电路

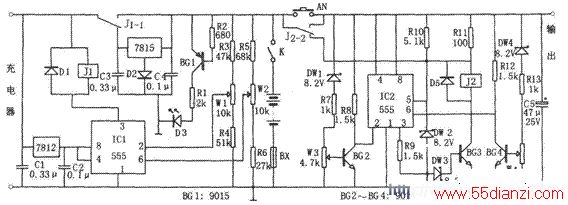

放电保护电路由IC2(555)和BG2、BG3、BG4等组成。当蓄电池放电至10.5V时，经稳压管DW1、DW4稳压后使BG2、BG4截止，IC2因②、⑥脚为高电平而发生复位，③脚输出的低电平使BG3截止，继电器J2释放，触点J2-2断开(向下)，实现放电保护。当电池电压大于11.5V时，IC2置位，BG3导通，J2吸合，负载才得电工作。

当负载发生短路时，IC2因④脚为低电平而被强制复位，J2释放，实现短路保护。
