本文介绍的电子闪光爆竹非常有趣；当你用手触摸一下爆竹引信时，它会发出长约20秒钟的燃放爆竹声，并伴随声响发出闪闪红光。这种新颖的电子爆竹与传统火药爆竹相比较具有安全、无污染、可重复使用等特点，是逢年过节送给孩子的最理想礼物。

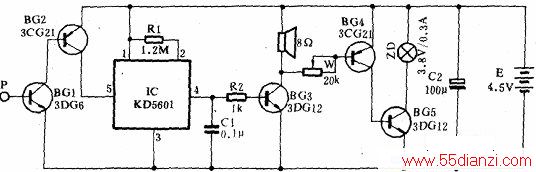

电子闪光爆竹电路原理如上图所示。平时三檄管BG1～BG5均处于截止状态，模拟音响集成电路TC不工作，扬声器无声，小电珠ZD也不发光。
当人手触摸-F作为爆竹引信的电极P时，人体接收到的无线电波和感应到的交流电信号等杂波，通过BG1和BGZ组成的互补型复合高效放大器进行检波、放大，给lC触发端第⑤脚输入正脉冲信号，从第④脚输出长约20秒钟的模拟爆竹声电信号，并经C1滤除一些不悦耳的谐波成分，又经R2限流和BG3功率放大后，推动扬声器发出响亮的“噼噼、啪啪”声来；同时，扬声器两端的部分音响信号经限流电阻W加至BG4发射结，经BG4、BG5放火后，驱动红色小电珠ZD随着燃放爆竹声同步闪光，产生音、色、光混合的模拟爆竹燃放效果。
本电路巾IC为KD5601模拟爆竹声集成电路芯片。
BG1选用3DG6或9011、9013型硅三极管，BG2，BG4选用3CG21或9015型硅三极管，BG3、BG5选用3DG12或9013型硅三极管，均要求β>100。扬声器选用8Ω、0.25W产品，ZD用市售手电筒常用3.8V/O.3A小电珠。因整机静态时耗电电流小于5μA，故不必加装电源开关。电路中的阻容元件，按图标参数选择即可。

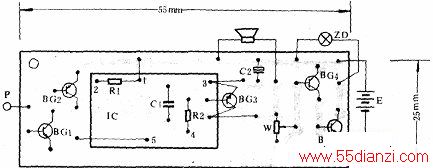

上图为电子闪光爆竹电路的印制板图。焊接时电烙铁外壳要良好接地，以免损坏IC。R1、R2、Cl和BG3可直接插焊在IC芯片上有关脚孔内，然后将IC芯片用电线平焊在印制板上。
焊接好的印制电路板，可装入一个爆竹形的透光较好的红色塑料圆柱形筒内，并用双股铁丝绞合制成爆竹引信电极P。另外，在爆竹的适当位鬣开出一些小孔，作为扬声器的释音孔。该电路调试简单，在扬声器发声时，由大往小微调电阻W的阻值，直到ZD闪光最为明快为止。如果爆竹声节奏过快或过慢，可适当调整电阻Rl的阻值，直到满意为止。
