基于单结晶体管的玩具电子琴设计与制作

　　用单结晶体管设计的玩具电子琴，结构简单，成本低，一装即成。

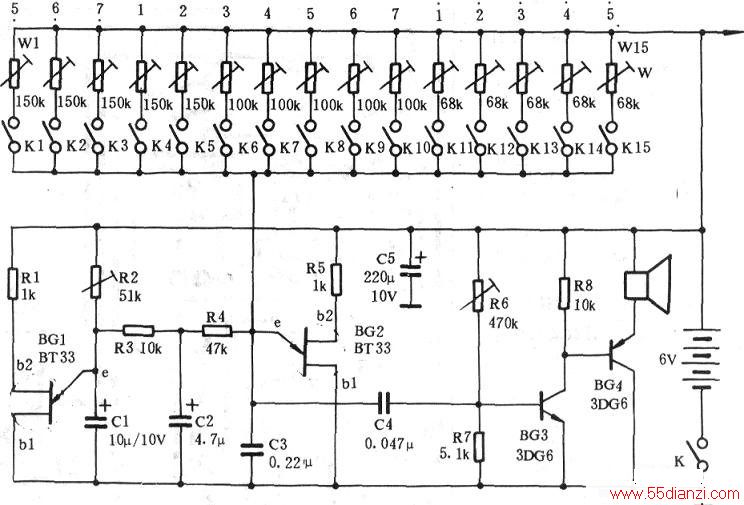

　　电路如上图所示，印制版如下图所示。单结晶体管BG1组成颤音振荡器，振荡信号经过R3、R4、C2组成的低通滤波器加至BG2e极，对音阶振荡信号进行调制。BG2组成音阶振荡器，按下某个琴键（即Kl-K15）。电源通过音阶微调电阻(W1-W15)向C3充电。当C3上的电压充到BG2的峰值电压时，BG2导通。瞬间，C3通过BG2的eb1极迅速放电；当C3电压下降到BG2谷点电压时，BG2截止，电源又重新向C3充电，这样不断重复，就产生一定振荡频率的信号。

　　按下不同的琴键，由于音阶电阻不同，向C3充放电的时间常数也不同，使振荡频率各异，于是产生不同的音阶。这些音阶信号再通过C4输入BG3、BG4组成低频放大器，由扬声器发声。

　　调试要点：选好元件后即可按自制的电路板装配，一般元件无特殊要求。只是音阶微调电阻要按规定选配（即Wl-W15）。木盒自制，琴键用有弹性的黄铜片。

　　电路装完后开始调试，先调R6使BG4集电极电流为15-18mA，再调R使颤音合适，最后借助琴键音频，仔细调节微调电阻Wl-W15，使各音阶发音准确，如弹奏时发现颤音低沉，可适当加大C2的容量。如听到颤音不明显，可适当减小R4的阻值。
