该门铃采用先进的脉码调制发射及石英晶振稳频技术，使其具有遥控距离远（达30米）工作性能稳定，静态功耗低等优点。

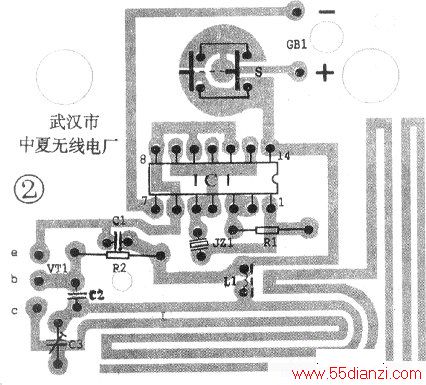

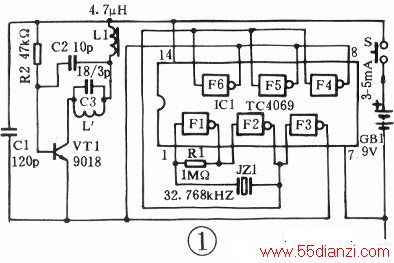

发射原理：发射电路如图1所示。它由多谐振荡器和高频振荡器组成，F1、F2两个非门与R1、JZ1构成多谐振荡器，振荡器输出的方波信号经F3～F6整形后送入由VT1、C1等构成的高频振荡器，并对250MHz的射频进行脉冲调制后，经过印刷电路扳的环形天线L’向外幅射，印刷电路板如图2。调节C3使发射电路与接收电路的频率相近。

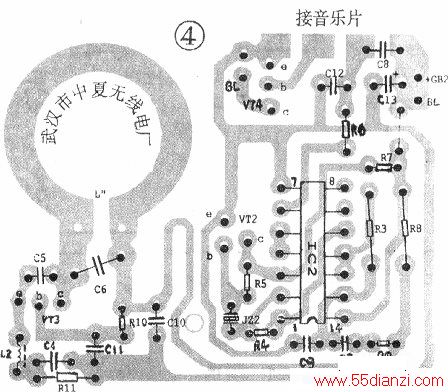

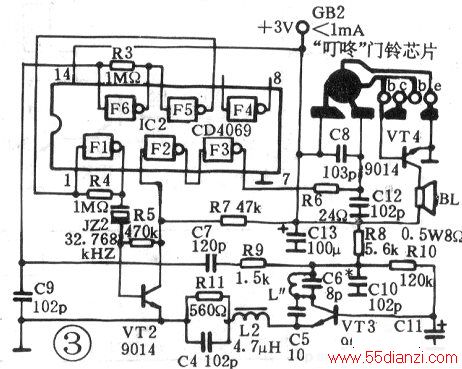

接收原理：接收电路如图3所示，它由接收解调、放大整形、声响电路组成。VT3、C6及印刷电路板的微带天线L”等组成超高频接收解调电路，印刷电路板如图4。其解调脉冲信号经C7耦合进入由F6、F5、F1构成的三级高增益放大器，放大后的信号通过石英晶体J22稳频，VT2放大后加到F2的输入端，再经非门F3变成高电平触发音乐芯片，使喇叭发出音乐声。
元件选择：C3选用高频陶瓷微调电容器，C1、C2、C4、C5、C6选用高频瓷片电容器，L1、L2选用1～15μH的色码电感，但发射与接收电路中的电感量应一致，JZ1、J22采用电子表中的石英晶振，其振荡频率为32.768kHz，IC1、IC2选用CD4069。在调试前请仔细检查元器件参数选择是否正确，安装是否无误，检查完毕后即可进行调试工作。
发射调整：装上9V电池，用万用表测发射极电流（电流表跨接在S两端）应在3～8mA，若用手触摸C3两端时，电流应大幅度升高，说明已起振；也可以借助电视机进行调整，方法是：打开一台电视机，将频道开关置于UHF段的低端13～15频道处，接通发射机的电源开关S，用无感起子调节C3直到使电视屏幕上出现黑白相间的细横条纹，这样发射机就算调好了。
接收调整：装上两节5号电池，测量接收机整机电流小于ImA，按下发射机开关S不放，将发射机放在待调的接收机附近，用无感起子微调C6（换成微调），如果调到某一点，门铃发出声音，那就说明接收机和发射机的频率大致相同；再用万用表测F2的输入端(CD4069的第三脚)，微调C6使此点的电压最高；最后进行拉距离调试，将发射机逐渐离开接收机，不断按动发射机开关S，并微调C3（发射机）或C6（接收机）直到距离最远为止。如果调试工作出现问题，请仔细检查元器件（如三极管的极性、集成块的缺口方向、音乐片的焊接点等）是否弄错装错，检查有无虚焊、错焊，检查电路板上有无拖锡造成短路而出现故障。
