用CD4060构成的简易门铃

　　该电路由Q4输出信号通过三极管驱动喇叭，有关频率计算如下：
　　
　　振荡器频率为：F≈1/(2.2×lO×103×1000×10的负12次方)=45454HzQ4
　　
　　输出频率为：fQ4=F/2的4次方=2841Hz
　　
　　要想改变声调可改变输出端的位置，如Q5、QL·····Q14,当然频率会越来越低，声音越来越低沉。
　　
　　当按该门铃的按钮时，它所发出是连续的单音，非常单调，如嘀为了好听一点，可稍加改变电路使之发出断续音，如嘀嘀。

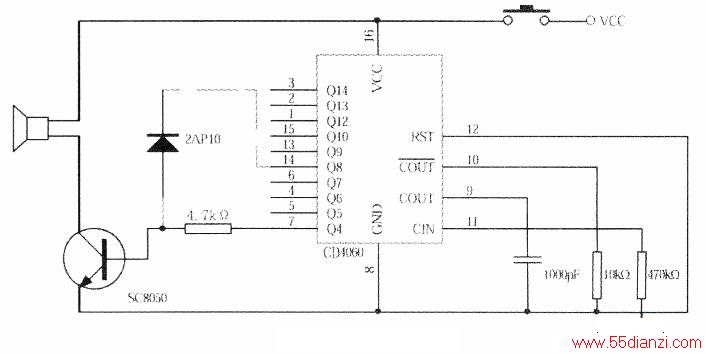

　　做法：适当选择R、C的值，使得fQ,4(fQl4=f/2的14次方)的值为每秒两次(或再低一点)，在三极管的基极与Ql4端连接一只锗型二极管(如2APlO)，如下图虚线所示。
