小改二次变频接收头

小改二次变频接收头

点击数:7605 次   录入时间:03-04 11:44:18   整理:http://www.55dianzi.com   小改-小革

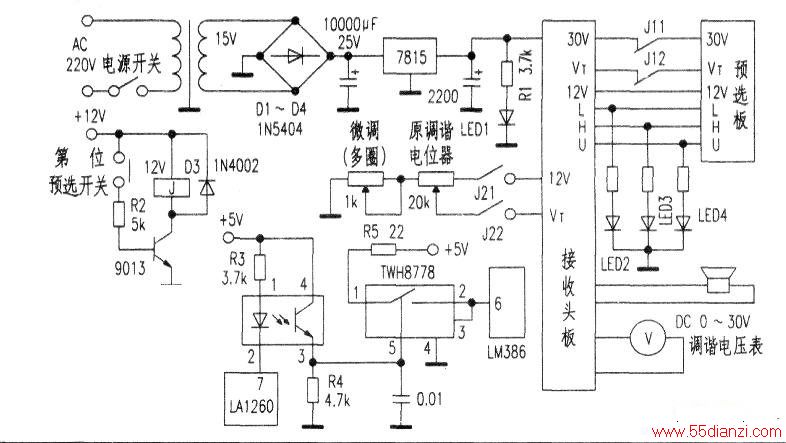

  邮购一块二次变频调频接收头成品板,经外接15V稳压电源、喇叭、天线盾试听,其灵敏度确实极,离,美中不足是操作不方便,每次换台都要重新调谐,噪声也很令人心烦,为此进行了如下改进(改进电路图见下)。

  1.电源变压器选用17VIA容量,自制15V稳压板,滤波电容选10000μF。

  2.选彩电用8位带显示预选板总成一块,注意选用单个预选电位器阻值为100kΩ的,这样8个并联值约为13kQ。12V从接收板上引入,切断接收板上的预选电位器开关线上的12V波段龟压;将30V调谐电压引入预选板,如显示预选板上的预选电位器串有电阻,可将电阻短接。为了兼顾手调方式,笔者仅使用了八位预选器的7位,第8位留作手调接口。切断接收头板上原电位器的连接,将预选板和接收头板的VT端用屏蔽线相连。预选板的第8位预选开关用作手动时30V。12V的接入,先将本开关与预选板的连接脱开,只留下第8位指示发光管的连接,利用另~路控制一个12V继电器,来切断预选板上的30V电压,接通接收板上原手调电位器的波段电压(12V)以及调谐电位器与电路板的连接。

  3.为了直观和美观,加装调谐电压表头来显示VT电压以代替频率刻度。

  4.本机选台、换台时噪声特别大。笔者利用了LA1260空闲的第⑦脚调谐指示端子,将调谐指示发光管位置接上一PC817光耦,当调谐在电台上时,PC817的初级发光管亮,次级导通,8778开关集成电路的控制端有大于1.6V的电压,①与②、③脚内部开关闭合,将15V电压加至功放LM386的⑥脚,喇叭有声音。未调谐在电台时,8778的⑤脚电压因光耦关断而为OV,功放无电源供给,喇叭无声。R3的加入是为了使光耦初级消除微亮状态。这样改进后实现了静噪。

二次变频接收头
