小改溴钨灯透射式投影机电源

　　溴钨灯透射式投影机故障率较高，尤以灯管的损坏比例最高。主要的原因是灯管钨丝的冷态电阻较额定电阻小，通电瞬间有较大冲击电流，电流产生的电磁力又使灯丝发生扭转或短路。
　　
　　通过试验，找到了一种方法，就是采用晶闸管（双向可控硅）调压软启动方法，从根本上消除了灯管开启时的瞬间大电流冲击。
　　

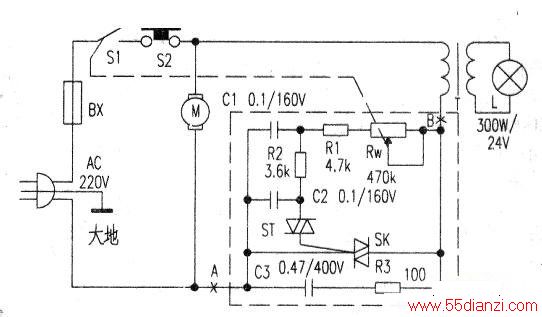

　　改制的具体方法如下（电路见附图），虚线框中为附加电路（改制以“长江TTB-Ⅱ”型机为例）。
　　
　　工作原理
　　
　　运用晶闸管调整电源变压器初级电压从而达到软启动。电路工作原理：为了使T的次级得到连续平滑变化的电压(0~24V)，在电路中采用了RC积分移相网络，由于(Rw+R1) .C1<(RW+R1+B2) .C2，故在工频交流电整个周期开始时，当触发电压达到触发二极管ST的转折电压时，由于C1泄放电流的补充，使触发时间前移，这就使晶闸管获得较小的导通角，从而使T初级获得了平滑变化的电压。由此，T次级也得到连续平滑变化的低压。图中R3、C3为吸收网络，可防止晶闸管遭受过反压损坏。由于电源开关S1与电位器Rw联动，故开机后旋转电位器即可控制灯管从暗一渐亮一全亮，完全消除了灯管的瞬间大电流冲击。在机器暂时不用时还可将灯管调至较暗状态，保护了灯管，节约了能源。
　　
　　元器件选择
　　
　　晶闸管选容量大些为好，至少应大于3A/400V；电位器要选用带开关型的，阻值为200kΩ一470kΩ；开关触点电流应大于2.5A；电阻功率≥1/8Wo制作与安装  先将虚线框中的附加电路设计安装在一块约Scmx7cm左右的树脂铜箔板上，晶闸管可不装散热板，因为满载使用时，实际管耗并不大。
　　
　　电路板要用支架固定在机箱空隙处，离灯管距离远些为好。电路板接人原电路断开处的A、B两点之间，电位器可安装在机箱侧面，需另打安装孔，原来的电源开关不用。如需使用原机开关，则使用时应注意每次关机前都要把灯管亮度调至最暗，以保证每次开机灯管作低压软启动。
