小改ZD-2金卤灯触发器

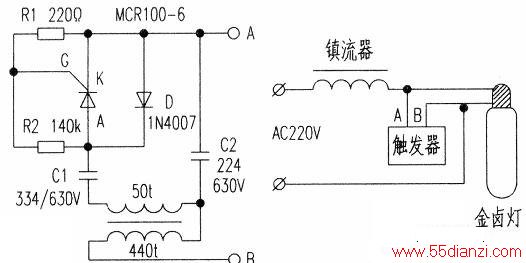

　　金属卤化物灯泡具高亮度、大功率及色彩多等优点，常被商厦、宾馆等作照明装饰用。该灯泡工作在大电流、低电压状态( 1.8A，100V)，使用时易损坏。在维修中发现，用新型ZID175-3A灯泡换原NG、CG系列灯泡时不启辉，检查其原因是灯泡的触发器有故障。此触发器用环氧树脂封固，用手锤轻砸开其白色外壳，再用手锯以平行电路板沿边缘锯开便可看见其内部原理图，如下左图所示。小心撬开电路板上一薄层树脂，测得各部件如图2所示，还可见CD-2字迹。在下右图中，可见到灯泡与触发器的接线方法。
　　
　　分析其原理可知，电源正半周时经二极管D给Cl充电，负半周时可控硅截止，叠加在Cl上的电压约600Vp-p，经Rl、R2分压使可控硅导通，此时CI上的电荷经可控硅、C2和变压器原边放电，此脉冲电流使变压器副边产生瞬时高压。该电压加在灯管两端，从而触发灯泡启辉to基于以上原理，将原变压器锯掉，取其磁芯重新绕制，副边600t，原边40t，焊好后试验居然一触即发，只是有轻微哼声，待灯泡正常工作后此声消失。再浸漆烘干装复，代换成功，连原来已不能用的灯（灯泡内小泡两端发黑）都还能勉强启辉。
