给锂电池手电筒添加保护板

　　锂电池保护板的作用是保护电池不过放、不过充、不过流及输出短路保护。
　　

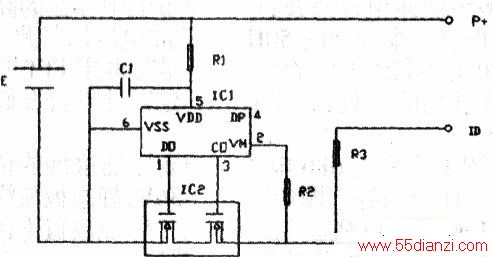

　　此次给锂电池芯加装保护板是从报废的手机锂电池中拆除的，尺寸很小长条型，下图为保护板的原理图。其中E为锂电池芯，P+、P-接外供电，ID为放电。单节锂电池保护电路比较简单，由一个保护芯片和一个MOS管及少量的电阻、电容组成。
　　
　　加装步骤：
　　
　　1．准备除手机锂电池保护板外，还要薄铜皮，剪刀，胶布等材料。
　　
　　2．根据锂电池的长度直径，从薄铜皮剪下三块相应的铜片，用电烙铁焊在保护板的三个级上。
　　
　　3．用胶布将保护板固定到锂电池芯上，由于铜片和电池的正负极之间要用点焊机焊接最好，用普通电烙铁焊接稍难，依靠胶布固定存在间隙，再依靠手电筒的弹簧触头保持接触。
　　
　　测试时，打开电简，并将ID点和P+点短接，开始放电直至熄灭。再用万用表测量电池芯两端的电压为3V，不会下降到很低的电压，看来保护板已发挥作用。
　　
　　逐将加了保护板的电池放到手电简里，正常使用。
