给断布机加装延时电路

　　在箱包生产过程中，第一道工序是将整卷的物料（布料或皮革）用断布机（也叫省布机）切断成同等长度，物料叠累一定层数后，用裁床通过模具进行裁剪。
　　

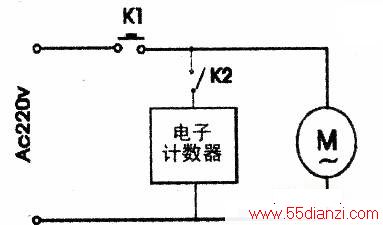

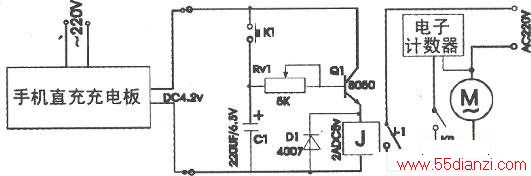

　　在切割物料时，需要将物料经过上下可以自由升降的断布机导轨上面拉过一定长度，然后触动断布机马达开关，由操作者用手将其在导轨上推动，断布机滑动到导轨另一端后，导轨上那层物料便被断布机马达上所带的圆刀切断。目前市场上的断布机种类较少，马达力度普遍比较小。切割稍厚的帆布或皮革等物料时，断布机滑到导轨的一半位置就停止了，需要再次触动马达开关才能完成滑动切割，使用不便。经过拆卸，发现断布机的电路很简单（见上图），内部没有马达延时控制电路，在切割物料时，只是触动马达开关K1后，靠马达运转惯性来进行切割，遇到稍厚的物料时，只能多次触动马达开关K1或按住马达开关K1不松手，然后推动断布机来完成物料切割。拆掉外壳后发现其电路接线盒的空间还是较大的，方便进一步升级。笔者利用一块手机直充充电器电路板做低压控制电源，使用电容器、三极管、5V继电器等元器件制作了一个可调延时控制电路（见下图）。由于空间有限，电路各元器件是直接连接的（注意做好隔离措施）。
　　
　　安装延时电路后，断布机外观无明显改变，使用时可以根据被切物料的薄厚程度，随时调节可调电阻器RV1值的大小来控制断布机马达运转的时间长短。本延时电路元器件选择：电容器C1:6.3V/220μF;可调电阻器RV1:5kΩ；续流二极管D1:4007：三极管Q1:8050；继电器J:2ADC5V单触点。
