1．问题的提出
腻子粉是一种建筑装饰材料，主要用在墙面修补找平，腻予粉主要生产原料为水泥，粉煤灰和砂粉。各种原材料按比例用电子称称承重，称重好的原材料输送到粉仓，粉仓的料通过给料机把料下到混合机内，混合机把各种原料混均匀，混匀后的原材料再通过风机抽人到成品仓中。
某腻子粉厂有两条牛产线。新线混合机电机22kW，由英威腾CHF100A -02G030P驱动：给料机为直流电磁振动给料机；抽风机为90kW电机传动，星／三角启动。老生产线混合机电机15kW，由英威腾CVF-G3 15kW变频器驱功；给料机也是直流电磁振动给料机；风机为55kW电机传动，星／三角启动。这两条生产线出现以下故障：混合机变频器故障停机时，给料机不停机，使料把混合机埋了。同时，风机抽出的粉为没有混合的粉，浪费电能与人工。正常的生产工艺要求为，当混合机停机时，绐料机和风机必须立即停机。为了满足生产工艺要求，必须改进控制电路。
2．电路改进思路
改进思路是：由变频器运行信号来控制一个继电器，再由继电器的接点来控制给料机和风机。选择小型卡槽式接触器式继电器，型号为JZCI-62，线圈电压为AC220V，双层触点，6开2闭。
其次，把变频器停机使继电器吸合的信号引出。通过网上搜索两型英威腾使用说明书，确定新生产线CHF100A-02G030P变频器用输出继电器1来控制。通过设定参数P06=1，设定输出继电器l的功能为：变频器运行中吸合，变频器停机释放。旧生产线CVF-G3变频器三极管集电极输出OA1或OA2，厂家设定功能为；变频器运行中，运行时三极管饱和导通，停机时截止。因此，OA1或OA2输出用来控制小型24V直流继电器，可不修改输出的功能参数。但是，OA1或OA2输出为三极管集电极输出，不能直接带AC220V继电器，OA1或OA2输出只能带DC24V小型继电器。
可用DC24V继电器带AC220V继电器。
3．电路设计

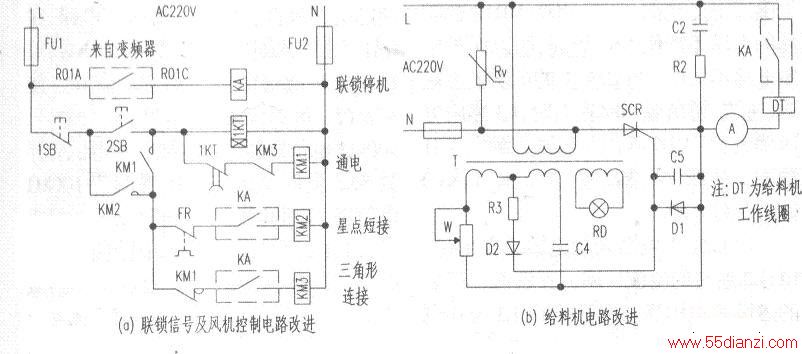

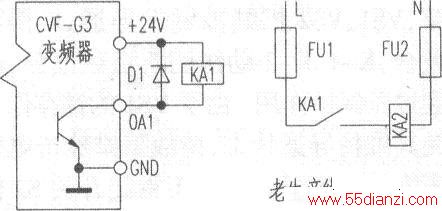

新生产线改进后的部分电路如上图所示。老生产线改进后的风机和电磁振动给料机电路与新生产线完全相同，不同的是联锁信号获取电路不同。老生产线混合机变频器故障停机，风机和给料机联锁停机，信号获取电路如下图所示。
CVF-G3变频器控制24VDC直流继电器KAlo由KA1控制KA2继电器，再由KA2继电器控制风机和给料机。由于风机是采用星／三角启动方式，故电机启动完成后，由运行接触器和三角形连接接触器吸合。联锁停机时，应使这两个接触器释放。如果仅使运行接触器释放，那么，风机启动时，是以三角形接线方式进行启动。
4．施工方法
新生产线施工方法：把继电器KA卡在配电柜空余卡槽上。用1mm2BVR线，先接熔断器FU1，再引到CHF100A -02G030P变频器RO1A端子，再从ROIC端子引接到继电器KA线圈端子1。再从继电器KA线圈端子2引接到FU2熔断器出线端。以上操作完成了变频器运行信号检测继电器安装接线。再把继电器KA的一个常开接点串入到风机电机运行接触器线圈一端。同样，再把KA的另一个常开接点串人到风机电机三角形短接接触器线圈的一端。操作方法：把接触器线圈一端留5cm剪断，留下两个头，把KA的一个常开接点串入这两个线头即可。因给料机工作电流较大，且是宜流负荷，故把两个常开接点并联使用。
老生产线施工方法：先把24V直流继电器固定在配电柜适当位置。24V小型继电器线圈一端引线接到CVF-G3变频器的+24V端子，再把另一端引线接到变频器OA1输出端子。在+24V与OAI端子之间反并一个二极管(1N4007)。再安装固定控制继电器KA20从FU1熔断器出线端引线接到小型继电器KA1的一个常开接点一端，再从这个常开接点的另一端引线到控制继电器KA2线圈的一端o KA2继电器另一端引线接到熔断器．FU2的出线端。KA2继电器控制风机和给料机的接线方法完全相同。
试机方法：先启动混合机（即变频器开机），看继电器JZC1-62是否吸合，若吸合，说明信号检测继电器接线正确，变频器参数也设定正确。否则，应检查接线和参数设定。如果继电器JZC1-62已吸合，再启动动风机。风机启动好后，再开给料机。当混合机、风机、给料机都正常运行后，再停混合机变频器，正常时，混合机，风机和给料机都会停机。
