对落地砂轮机的安全小改

　　某单位原有的落地砂轮机其设计为砂轮机与除尘器分别单独控制，不符合新的安全生产标准化关于落地砂轮机要与除尘器同步启停的要求。为适应最新安全生产标准化管理的要求，决定对落地砂轮机实施改进。
　　
　　（一）电气系统接线

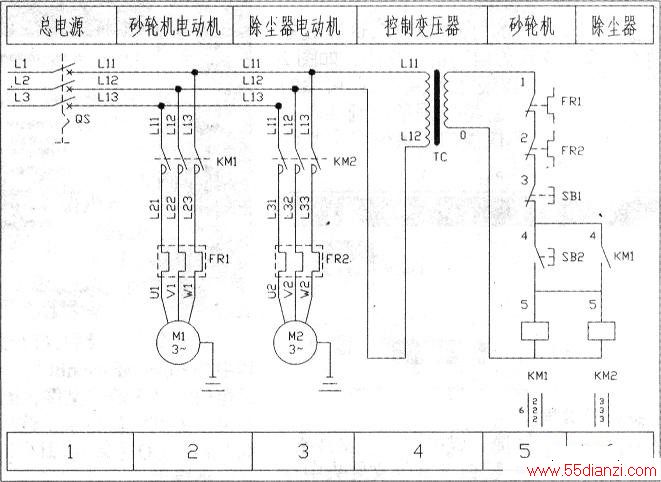

    根据安全生产标准化管理的要求，落地砂轮机要与除尘器同步启停。而笔者单位的落地砂轮机与除尘器是分别控制的，这样在使用过程中就可能因启动砂轮机时没有开启除尘器，从而加大了尘肺病的患病几率。改进的电路如下图所示。

    （二）电路分析由于原理简单，分析从略。
　　
　　（三）元件的选择与安装

      1．元件的选择

    由于砂轮机的磁力启动器安装尺寸较小，故采用了尺寸较小的CJX2-1210交流接触器，电流调整范围7.5~11A的NR3-16热继电器，考虑到安全问题，采用了36V安全控制电压，选用了初级380V次级36V的BK -25控制变压器。
　　
　　2．安装与调试

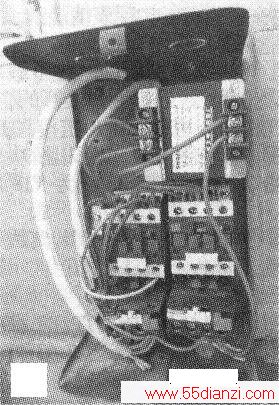

      实物和接线如下图所示。
