给手机弃电器配备指示灯

给手机弃电器配备指示灯

点击数:7475 次   录入时间:03-04 11:54:00   整理:http://www.55dianzi.com   小改-小革

  手机充电器是我们每天都使用的电器设备,因销量大,生产的厂家也特别多,颜色和式样五花八门,但是万变不离其宗,其核心依然是一块印刷电路板,装的是一个开关电源,它先把220V(或110V)的交流电整流成直流,又经振荡器把直流变成高频交流,最后通过高频小变压器变成3--4V低压高频交流电,再整流滤波即输出去充电了。

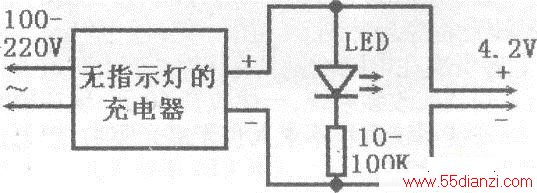

  大多数充电器都安装有指示灯,可以用来监视有无低压充电电压输出,有的还能监视充满电否一一即会改变颜色。但是也有无任何指示灯的充电器,这种充电器有时坏了也不知道,使用起来有点盲目。所以建议读者自己加接一支小LED灯珠来作为指示灯。电路极其简单,用一只10K至100K的电阻与LED灯珠(不管颜色)串联后,再并联接在低压充电输出线两端即可,不必打开盒子。当然事先得把输出线剥开,并用电表判别出正负极来才能接,见咐图所示。

给手机弃电器配备指示灯
