为GME1F53调频发射机配备欠功率自动报警装置

　　由于GMEIF53发射机对外电波动过于敏感，外电波动经常导致发射机重启或停机，在此期间值机员难以及时察觉。为了使值机员能在第一时间及时发现发射功率异常状况，对GMEIF53发射机进行了技术改造，为其加装了欠功率自动报警装置。
　　

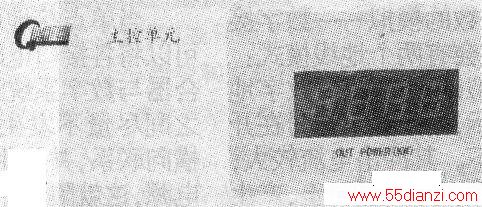

　　改造遵循不影响原机性能指标、电路尽量简单可靠的原则进行。首先想到的是利用发射机的RF射频检测口，可以使用电压比较器监测RF射频检测口的电压，但是电路上稍显复杂。通过观察，我在发射机的LED输出功率计上发现了一些有用的规律，使用简单的电路就可以达到预期的目的。下图是整机输出功率指示器。

　　
　　该功率指示计为三位半LED数码指示器，其干位LED数码管的显示范围在本机只能是0到5。显示0到5时，数码管显示分别如下图所示。

　　观察发现，显示0或1时，数码管G段不亮，显示2、3、4或5时，G段点亮。看来，功率指示计干位数码管的G段在发射功率低于2kW或无功率时，处于熄灭的状态。利用这一特点，使用一个简单的探测电路，只需探测G段亮或灭．就能判断发射功率是否低于2kW甚至无功率。
　　

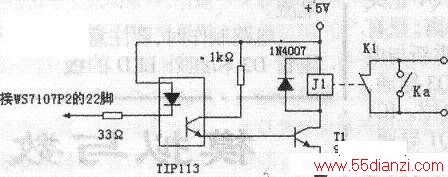

　　下图是制作并加装在发射机主控单元内部的探测电路。

　　制作4块探测电路板，分别安装在4台发射机的主控单元内。5V电源由输出功率指示板上的7805三端稳压器提供。LED数码管为共阳极型，阳极接+5v电源。集成电路WS7107P2的22脚与输出功率指示器干位LED数码管G段阴极直接相连，通过探测22脚电平的高低，即可判断功率指示计干位LED数码管G段的亮灭情况。发射机功率在2kW以上时，22脚输出低电平，干位LED数码管G段点亮，光耦TIP113内光敏管导通，三极管T1导通，继电器J1导通，继电器儿的常开触点K1导通。闭合Ka可取消本台发射机的报警，同时不影响其他发射机的报警功能。
　　
　　4个探测电路的4个继电器常开触点分别对应为K1、K2、K3、K4，如下图所示。
　　

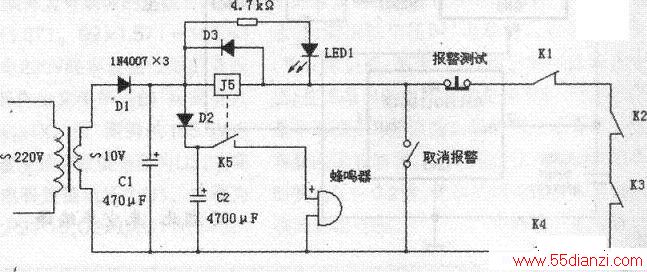

　　报警电路安装在值机室，将K1、K2、K3、K4串联后，用两根导线与值机室报警电路相连。正常时Kl、K2、K3、K4均闭合，继电器J5闭合，其常闭触点K5断开。当4台发射机中任意一台发射功率低于2kW．都会导致继电器J5的线包断电，继电器的常闭触点K5闭合．蜂鸣器得电发出响亮的告警音。二极管D2和电容C2的作用是当停电或报警器自身供电元件出现故障时，使蜂鸣器能够即时地发出大约30秒告警，加大C2容量可延长告警时长。
　　
　　LED1为报警电路工作指示灯；另外设置了“报警测试”按钮，便于测试报警器的正常与否。
　　
　　正常时所有继电器的线圈均处于通电状态，Kl、K2、K3、K4相互串联，这种设计最大程度避免了报警器自身故障导致的不报、漏报现象；继电器的运用使发射机与远端报警器电气上完全隔离，避免雷电等外部有害浪涌电压对发射机造成破坏；由于采用了巧妙合理的探测取点方案，使加装的电路十分简洁，加之具备一定的停电报警功能，进一步提高了本报警装置的可靠性和实用性。
　　
　　加装本自动报警装置两年多来，由外电波动、停电、设备故障等，无论何种原因导致的发射机出现无功率、欠功率异常情况，值机员都能第一时间及时发现，有效地提高了工作效率，以极少的代价彻底解决了影响安全播出的一大隐患。
