对德生R818收音机的一点小小改进

　　德生R818收音机采用数字显示调谐频率，调台准确方便，尤其以省电着称。但该机有一点美中不足，即定时开机后因音量太大而严重失真。

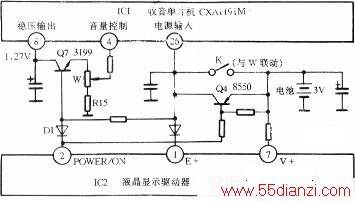

　　原理简述：参见上图，一般收听时，IC2②脚定时开机控制端为高电平，D1截止，Q7饱和，IC1④脚直流电子音量控制端电压可调范围为1.18V～0.33V，电压越低，音量越大。IC1④脚电压在1.OOV～0.33V之间，音量变化不很明显，但失真感越来越强。

　　定时开机后，102②脚输出低电平，Q4饱和，相当于电源开关接通，IC1得电工作。此时因D1导通，Q7截止，导致IC1④脚电压极低，远小于0.33V，声音噪杂已无法容忍，不得已只能立即关掉，使定时开机功能大打折扣，仅能起闹铃作用。

　　改进措施：打开后壳，不需拆卸电路板，在其背面，即焊有IC1的一面，很容易找到音量电位器W高端即Q7的e极，以及IC1⑧脚稳压输出端即Q7的c极，在这两点间并接一只3.9KΩ～7.5KΩ的电阻。一般收听时，因Q7饱和，此电阻不影响工作；定时开机后，此电，阻与音量电位器W（因关机故滑臂已旋至最高端）以及R15分压，给IC1④脚供约1.08V～1.OOV电压，这时音量已非常大且毫无失真感。
