给窗式空调加装遥控器

　　早期生产的窗式空调器（简称窗机）大多都是手动控制的，使用不方便，WCY系列多功能遥控器就是专为这类窗机设计的。只要在原窗机与电源插座之间加装本文介绍的遥控接收器，改接几根导线，即可使原窗机成为多功能遥控型窗机。

　　该遥控器除保留原机的功能外，还增加了自动延时控温、过压、欠压保护、定时、风向控制遥控停止和记忆等十六种功能。

　　该遥控器由遥控发射器及遥控接收器两部分组成，安装示意图如下图。

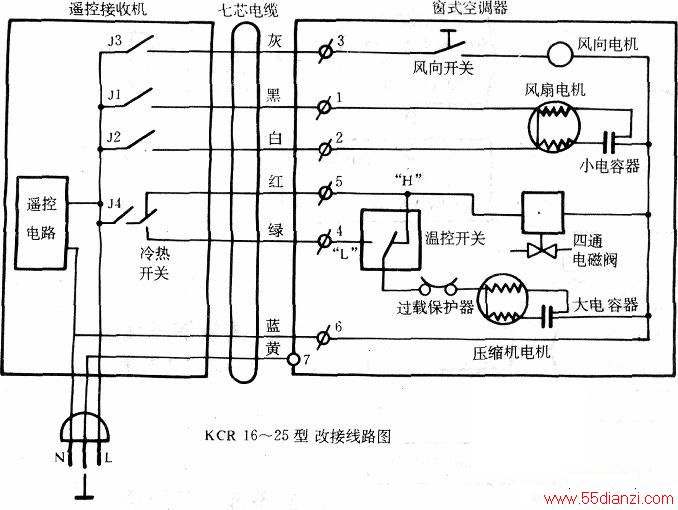

　　接收器输出的控制线有7根，其中一根零线和一根接机壳的地线外，其余5根为控制线，下图为典型的改接线路图。

　　　改接线的步骤如下：

　　(1)拔下窗机原有的电源插头，打开窗机面罩，拆开电器仓，拆下原有的三芯电源线（不再用它）。

　　(2)将遥控接收器中的蓝色线（零线）接入窗机中原来的零线端（即各回路的公共端）。

　　(3)将接收器中的黄绿双色线（或黄色线）接入原有的接地端（地线端）。

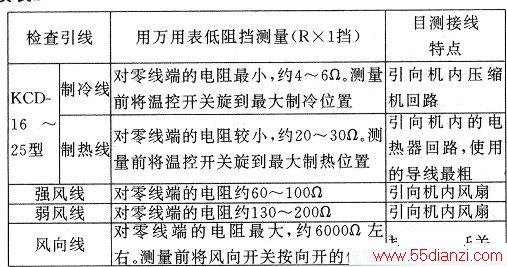

　　(4)其余5根控制线（制冷线、制热线、强风线、弱风线、风向线）可万用表低阻挡测量辨别，如下表所示。

     各控制线与接收器相应的连接线如下表所示。

　　接线时应注意：从窗机到遥控接收器之间采用七芯电缆；所有连接线可靠连接后，务必包以绝缘胶带；窗机内的5根控制线必须先从原功能选择开关上拆下才可以改接，以防止失控；在窗机电器支架上原固定电源插头线的位置上，用压线卡和螺钉将控制电缆及护套压牢。插接收器的电源插座务必符合左零(N)、右火(L)、上地的规定（采用试电笔测试）。

　　上述7根改接线改接无误之后再测试绝缘，若无问题则可将空调机内电器支板复位装好，装上面罩，无需任何调试，插上接收器的电源插头即可遥控工作。
