施乐2030复印机电源为：110V交流,24V/7A、SV/3A直流开关电源。此机电源烧坏无法修复，于是采用三端稳压电源并联组合扩展输出代替，一次试验成功。
一、电路结构
(1)市电电源经220V/110V变压器降为110V，供机器交流110V电源使用。
(2)24V直流电源如下图所示。市电电源经变压器B3降为30V，经桥式整流和电容滤波，到LM7824稳压，输出24V直流电压。因每只CM7824工作电流只有1.5A，用5只并联使用，即可满足7A/24V电源需要。VD4～VD8用于均衡和隔离各只7824之间电压，防止因7824间稳压值有差异，弓f起个别7824过载。C4为高频滤波电容，用来抑制高频谐波的干扰，改善电源的瞬态响应。C5、C6为滤波电容，并可为负载的瞬时过载提供能量。

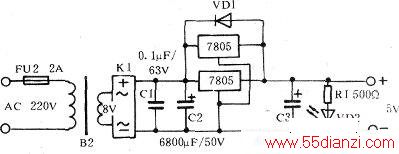

(3)5V/3A电源如下图所示，它的工作原理与24V/7A电源相同。
二、元件选择
220V/110V变压器功率需500VA;B2选30VA、220V/8.
0V;B3选200VA、220v/30V;30V线圈用线直径为2mm以上。整流桥Kl选200V/10A，K2选200V／20A,C1、C4选0.1μF/63V;C2、C3、C5、C6选6800μF/50V;所有二极管均选1N5001,三端稳压器为LM7824型5只，LM7805型2只。LM7824与LM7805分别装于200×80×20mm矩形铝合金方料上。各稳压器接地、输出、输入端分别并联。整流桥同样装于100><80×20的铝合金方料上，并同变压器一起装于一块绝缘板上。
三、调试方法
1．仔细检查线路有无错焊、漏焊及虚焊。特别注意LM7824必须与散热器接触良好，输入、输出端不能接错。
2．以24V电源为例，检查带负载情况。接通220V市电源，指标灯VD2亮。用万用表50V直流挡测输出电压为24V。用万用表10A挡串接于输出回路，用电炉丝作负载。将电炉丝由长至短调节，边连接于回路中，边看电流大小，到电流为7A左右时，测量电压能保持在23.7V±0.2V即可。如果大电流供电时，电压降低很多，要查换三端稳压块或连线。
3．通电半小时，检查各元件发热情况，如正常可投入使用。
5V/3A电源调试方法同24V/7A。这种方法也可用于其它牌号复印机。
