巧用BY-18闪光灯作摄像灯

　　我们利用一块控制电路已坏的FP70摄像机电池和一个废弃的银燕BY-18闪光灯进行改造。
　　

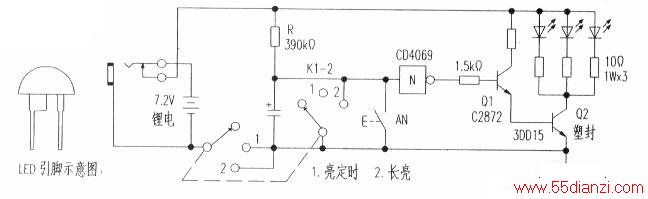

　　控制电路见下图，原理很简单：当双连拨动开关K1置于1时，电源经R向C充电。充电期间反相器‘N输入端为0，其输出则为1，Q1、Q2导通，点亮三个白光LED。当C充电到N输入的阀值电平后，N输出翻转为0，Q1、Q2截止，三个LED熄灭。改变R、C即可改变亮灯时间，本机约30秒钟自动熄灭。如再需光源可按一下AF触发按钮而不必关断K1，实际使用证明在待机态下长期不用，电池接近自然消耗。如果一次摄影时间较长，可将K1拨在二挡，由K1-2短路N输入即可令LED长期发光。这里三个1W的LED采用并联方式工作．但要分别接人限流电阻。需要说明，大功率LED参数的离散性差，在串联应用中会出现初始点亮瞬间的LED分压不均而损坏其中一枚LED。
　　
　　下图已给出了元件的型号及参数，电池为贝得宝FP70，也可用品胜FP70。
　　
　　改制方法如下：
　　
　　1．拆除原闪光灯内所有元件，保留原灯中的珠状按钮，用于本机作AF触发按钮。用烙铁及小刀挖去机壳内电池定位骨架，并在反光罩上开27mmx9mm长方孔，装入三枚LED后用热熔胶封固。LED引脚自带有8mmx4mm散热片，用40mmx10mm的铜或铝皮折迭压在散热片上（注意绝缘），并涂上散热硅酯。
　　
　　2．将FP70电池去盖并取下控制板，测电池电压有7V，将电池用尼得宝胶粘于闪光灯机壳内侧壁上，在电池另一端粘上集成电路CD4069。原机拨动开关换为2x3掷或者2x2掷拨动开关，开关和充电插口粘在机壳背面窗口两边。
　　
　　3. 3DD15用塑封管加一块40mmx20mm x2mm的铝散热片安放在机壳内电池下方之间隙中间，剩下元件直接焊在CD4069及LED上，LED引脚不要剪断，否则容易焊坏（我用废电脑复位开关引线插口而未直焊LED）。检查接线无误即可试机，用万用表测LED限流电阻压降为2.5V，本机限流电阻为lOn，由此得出LED电流为250mA。本想降低电阻将电流扩大到320mA（约小于LED工作电流330mA）因当时没有合适的电阻来调配．所以就此作罢。
　　
　　然后用一块0.5mm厚的胶木板截成和闪光灯背面一致，并在板上开出相对应的电源插孔及开关孔，再用双面胶粘在背盖即可。
　　
　　加盖后再把摄像灯口盖板取下，将摄像灯卡于摄像机上，用时按一下AF按钮，使用十分方便。平时还可用作手电筒照明。

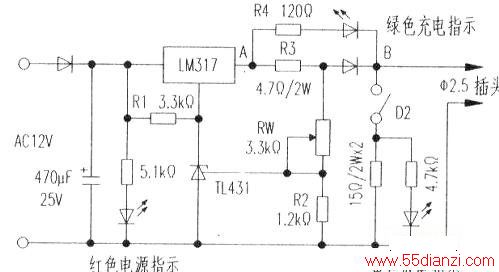

　　大多数摄像机电池的损坏均是其内部的控制板损坏，电池多数完好，有的至少也有一组3.6V电池是好的，扔掉这类电池不免可惜，把它用于摄像灯上也算是废物利用，本充电器也是专为其量身定做，具体电路见下图。
　　
　　电路采用可控精密稳压器TL431和一正输出可调三端稳压集成LM 317组成，用LM317较之用晶体管组成稳压电路简单且稳压性能更好，和TL431搭配能得到很高的稳压精度。对锂电进行恒压充电大可放心使用，确保不超过锂电的控制电压(本例中锂电控制电为8.4V)。图中用二极管D2隔离充电负载对稳压取样的影响。其中红、绿、黄LED分别用作电源、充电、放电指示。电路简单明了，只要安装无误即可通电调试。用万用表测LM317输出电压，调RW使之为9.3V。经过电流取样电路后输出终端为8.35V（注意绝不能超过8.4，否则易损坏电池），这时即可插入摄像灯进行充电。充电期间在取样电路中的绿色指示灯亮，用万用表测取样电阻R3、绿色指示灯电阻R4电压会随着电池电压的上升而减小，该灯的亮度也会逐渐变暗直至消失，说明电已充满。如摄像灯较长时期不用，应先放电重新再充电：插入充电器不通电，拨动放电开关让其内电池先予放电，有放电指示灯提示正在放电（注意不能过放电），放电后再充电有利提高电池使用寿命。
