给同线电话机加装外线音乐保持功能

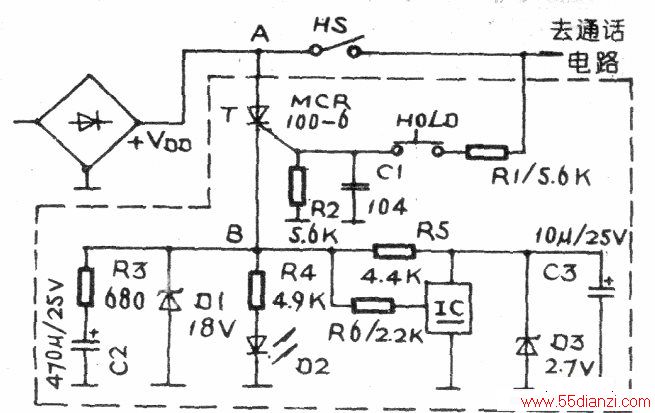

　　加装电路如附图中虚线部分，原理如下：摘机后叉簧开关HS导通，接通通话等电路，当需要外线保持时，按一下外线音乐保持键HOLD，触发可控硅T导通，指示灯D2点亮。经T、R3向C2充电，使B点电压达到约8V，由R5、D3、C3组成的稳压、滤波电路为音乐lC供电；输出音乐经R6送到线路中，对方和自己均可在听筒中听到，此时即可挂机，HS开关断开，相当于话机内阻增大，电话机端电压升高，使B点电压升至18V（由稳压管D1决定），指示灯D2更亮。此时电话虽已挂机，而可控硅导通使外线始终保持接通状态。当你拿起另一部同线电话时，话机端电压降低，A点电压回落到8V左右，由于电容C2上电压不能突变．B点电压仍为18V，造成可控硅阴、阳极间加上反向电压而截止，D2也逐渐熄灭。
　　
　　电路中电阻均用1/8W碳膜电阻，HOLD键采用彩电用微型常开按键开关，将其与指示灯D2装于前面板。音乐lC采用H66T型，其封装与塑封三极管一样，内存一首固定乐曲，广泛用于电话机中，若去掉音乐电路，会使电路更简单。其它元件照图选择即可。
