大功率定阻式电子管功放空载输出电压很高，输出变压器容易被击穿；输出被短路时，输出电流较大，功放管会因过流而烧坏。特别是偏远山区的农村，村级广播线和市电走线并存，很容易使电子管功放的输出馈线与市电火线相碰，造成市电向电子管功放的输出变压器倒灌，烧毁机器。夏季也易被雷击坏。为此，特为大功率定阻式电子管功放设计了一款功能较为完善的保护电路。

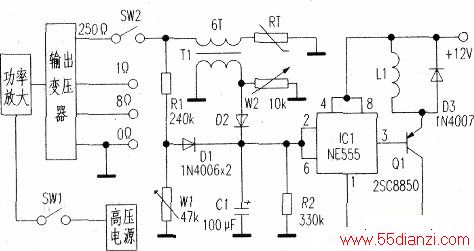

图中，Wl可调节负载开路保护的灵敏度，W2可调节负载短路保护的灵敏度。大功率定阻式电子管功放的高压电源经继电器触点SW1给功率放大级提供工作电源。输出变压器250Ω输出端经继电器触点SW2和取样变压器T1接到输出接线柱。
当负载正常时，C1正极电位由零逐渐增大，由于W1和R1构成分压电路的制约，使其电位不会超过8V，IC1③脚输出高电平，继电器不动作，SW1、SW2均不会断开，机器正常工作。当输出开路时，D1的正极电位上升，致使C1正极电位大于8V，IC1③脚电位翻转而输出低电平，Q1由截止转为导通，继电器得电而吸合，SWI断开，切断机器的高压电源，保护了输出变压器，实现空载保护；当输出短路时，通过取样变压器T1的输出电流异常增大，使其次级感应电压明显升高，这同样会使IC1的输出电平翻转，Q1导通，继电器吸合，机器因无高压而停止工作，从而达到短路保护的目的；当输出馈线与市电线相碰时，其工作原理与输出开路极为相似，只不过，因取样点设在SW2的外侧，因而只要故障没有排除，机器将始终处于保护状态；这与开路保护和短路保护有所不同。在开路保护和短路保护期间，C1上所储存的电压将通过泄放电阻R2和IC1的输入电阻放电，使Cl正极电位低于8V，继电器释放，使SW1、SW2接通，若此时负载正常，机器将正常工作，如此时负载仍然处于开路或短路状态，保护电路会再次工作，对机器进行保护；当机器感应雷电时，其压敏电阻RT的阻值将迅速下降，泄放掉雷电电压，保护机器。
