针对当前市场上组装VCD机读碟能力差、电源电压低于200V便不能正常工作的问题。利用40W日光灯电子镇流器改制成的开关电源，取代原机变压器电源，取得意想不到的效果。改制后的VCD机不仅能在130V~250V大范围电源电压内工作，且读碟能力也提高许多，以前播放困难的碟片现在均能顺利播放，不再有死机现象发生，特介绍如下。

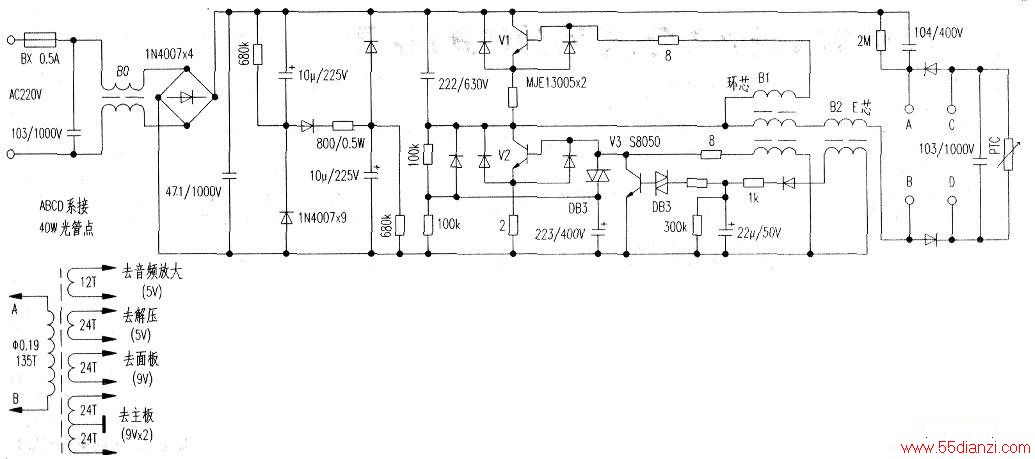

改制开关电源很简单，如图所示，镇流器是东莞产永安98-2型，工作电压AC130V—265V，额定电流185mA，谐波类型H，功率因数0.98。电路设有延时启动和多重保护功能。
改制时只需把原V1、V2上的散热片拆除，其他电路不作任何改动。取一只与原镇流器中同样尺寸E型磁心一只，拆除原绕线，在其骨架上用巾0.19mm漆包线密绕135匝作初级，绝缘后用拆下的漆包线绕12匝作音频放大(5V)供电；绕48匝，带中心抽头，供主板(9Vx2)；双绕24匝，分别供面板(9V)和解压(5V)电路，电原理见附图。
再用螺丝、细铁丝把做好的变压器固定到原镇流器一端有空隙的地方，将初级线圈接人图中A、B点，把原VCD机变压器拆除，把自制变压器的各次级接到相应的整流电路中。还应注意把各整流二极管换成高频管，把主板上的2200μF/16V电容换成3300μF/25V电容。检查无误便可通电。
由于整机工作电流很小，V1、V2不必加散热板，连续开机十几个小时，VI、V2升温甚微。
