给胆机增加魅力的电子管音量指示器

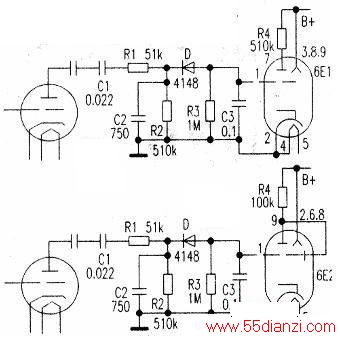

　　以往的电子管收音机装有调谐指示器，使面板装潢也更有生气，它使用调谐指示管6E1（上图）或6E2（下图），其参数见下表。如今，在土炮党制作电子管功放时，如果利用这种电子管安装音量指示器，必将增加自制胆机的魅力。电子管音量指示器的电路工作原理如下。
　　
　　电路放大的音频电压，经C1耦合至R1与R2组成的分压器上。由R2取得的部分音频电压经二极管D整流变为脉动电压加到指示管的栅极上。
　　
　　声音大时，这个脉动电压电高，栅极电位下降，此时两边荧光靠拢。反之，芦音小时，两边荧光拉开。可见荧光会随着声音的轻重急缓而闪烁起来，非常生动。
