巧用有线分配器作卫视功分器

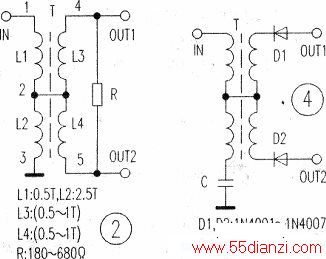

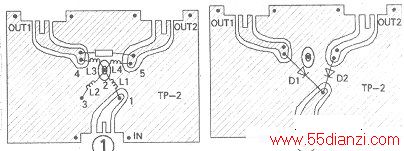

　　图l、图2是一只普通有线电视二分配器内电路板及电原理图。用此分配器改制成卫视功分器，其方法比较简单，只需在电路中串入几只小元件，并拆除小电阻即可。其电原理如图4。也可以将该二分配器内电路板上的分配磁心线圈及小电阻全部拆除，并在该电路板的输入端(IN)与输出端(OUT1、OUT2)各焊上一只二极管(D1、D2)，正极接输出端，负极接输入端，如图3（注意焊接时，其元件引脚应尽可能短）。经使用，效果不错。
　　
　　例如接收亚洲3S卫星，上的模拟节目和数字节目时，接收的模拟节目与改制前一样清晰，但数字节目信号强度下降了一个百分点，虽信号质量基本无下降，但在接收门限附近的弱信号时有马赛克现象。
