冠盟M830主板改装技巧

　　冠盟M830主板（此为开机显示，其主页上表明为MGP5S）其实和精英KS5A主板结构一样，在改装前将BIOS升级后，开机显示即为KS5A。该主板采用高性能SIS735芯片组，支持AMD公司的毒龙和雷鸟系列CPU。经对冠盟主板改造后，既达到能调节倍频和核心电压的目的，又能很好地还原。
　　
　　准备工作
　　

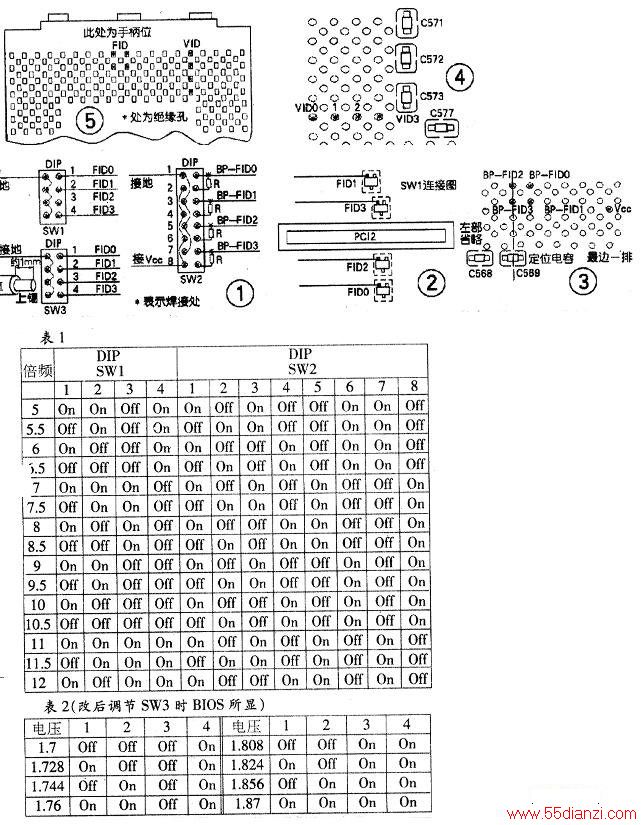

　　所需材料：8键(位)DIP开关一只，4键(位)DIP开关两只，100Ω左右电阻4只（我用的是120Ω），废旧软驱线一根（也可将其他细绝缘线用来作连接线），热熔胶一根（电子商店有售）。将以上准备的材料用烙铁焊接成如图l所示三个部件，分别为SW1、SW2和SW3，注意线头编号，再将DIP开关引脚与电阻及连线相焊处用热熔胶封严绝缘，然后将连线头部预先上好锡，注意所用锡质量要好，即熔点要低，以免在与主板焊接时时间过长，最后用剪刀将线头多余的裸露部分剪去（裸露部分最好不超过1mm，以免焊上主板后与其他部位相碰而短路）。
　　
　　焊接倍频调节器SW1和SW2
　　
　　1．焊接SW1:焊接前先将主板上的电池、CPU及其他插卡全部去掉，在主板正面的第二个PC1插槽两侧找到四只三极管（一边两只），将SW1的四根连线头对应地焊在三极管的引脚上，如图2所示，再焊上接地线（为方便查找，接地点选主板安装螺丝孔、串口、USB或PS/2口外壳焊接处）。
　　
　　2．焊接SW2:将SW2的四根BP_FIDO~3和一根VCC线分别对应地焊在主板背面的CPU插座引脚上，如图3所示。注意顺序，最后别忘焊地线。
　　
　　焊接核心电压调节器SW3
　　
　　在主板背面找到、如图4所示的焊接点，将VIDO至VID3焊上。
　　
　　注意事项
　　
　　1、烙铁使用尖嘴形的，并使用余热焊接，即焊接时要拔掉电源线，以防静电损坏主要芯片；
　　
　　2．焊接时间尽量短，焊牢即可，以免烫坏器件和影响外观；
　　
　　3．将焊接处用少许热熔胶固定；
　　
　　4．三只DIP开关并不需要特别固定在哪里，因已用热熔胶做过绝缘处理，放的位置只要方便调节即可。
　　
　　对于资料介绍的将-18~34kΩ电阻焊在芯片KA7500B主板背面的①、⑦引脚上，经实验发现比不焊电阻时电压上升0.12V，最后为保险起见我将其取掉了。
　　
　　绝缘CPU插孔
　　
　　此步骤资料介绍采用根除插孔中铜片的方法，但一旦实施就不可恢复，这也是众多DIYer望而却步的原因，本文介绍的方法则不同。
　　
　　第一步是去掉CPU插座上盖：用螺丝刀支撑在主板上（CPU插座手柄对面，此处无大型元器件）轻撬上盖即可取下（其实很容易，即使弄坏，可用101或502胶粘补），主板上要先垫上一层厚纸，以免碰伤。在如图5所示的插孔位作好记号，找一段电工防水型绝缘胶布，用剪刀剪成约2mmx2:5mm（略大于插孔中的铜片），笔者使用镊子和牙签将剪下的胶布粘在CPU插孔的铜片上，注意要粘到插孔底，特别是两侧的胶布要全部盖住铜片，用牙签压紧贴牢，最后装上上盖。检查无误后（特别注意检查有无焊锡粒粘在主板上）即可试机。
　　
　　将CPU上L1的四对桥接用2B铅笔分别短接破解倍频。改装后的倍频和电压调节关系见表1，SW2的四组开关（1-2、3-4、5-6和7-8）中，同组的奇偶位开关不能同时闭合(ON)或断开(OFF)，奇数位开关(1、3、5、7)的状态与SW1开关(1、2、3、4)在同一倍频下是相同的。
　　
　　超频试验
　　
　　雷鸟900（AQFA系列）不太好超，电压调到1.85V时，运行在1150MHz(11.5x100)进不了Windows，经过多次试验，最后将电压调到1．70V，稳定的运行在1000MHz上(7.5x133)，外频从100MHz升到133MHz，主频从900MHz升到1000MHz（差价近200元），不枉此改。CPU风扇我使用的是奥美嘉龙藏蓝宝石系列的B16015-CL，降温软件为CUPCOOL2.0。用软件观测温度～般在34～42C之间，而原来未改装前的电压显示为1.76V，在额定900MHz下运行时的温度显示在38—42℃之间。
