恒流充电器的小小改进

　　此电路中三极管的基极电流是由电源电压和充电电池电压共同决定的，在充电过程中电池电压会逐渐升高，从而引起三极管基极电流逐渐减小，集电极电流也逐渐减小，影响充电电流的恒流效果。如将电路中三极管的基极偏置移到7805稳压器之后，三极管的基极电流就不受充电电池电压的影响，这样可使三极管的基极电流和集电极电流基本恒定。
　　

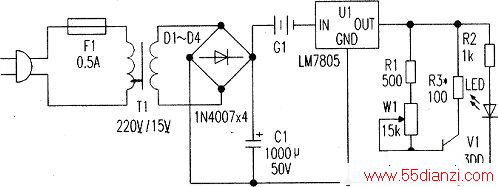

　　从而可大大改善充电电流的恒流效果。改进后的电路如下图所示，图中增加了LED作充电指示。
