给充电式停电应急灯加装电池保护电路

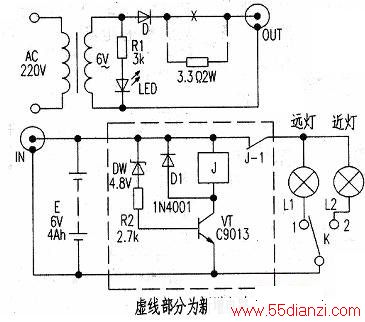

　　一台手提式“夜光牌”充电式停电应急灯，使用仅四个月就无法再充电。经检查得知，原因是电路过于简单。蓄电池没有保护电路，经常造成过充电或过放电，因而过早损坏。为此，笔者在更换蓄电池时，同时给蓄电池加装上简易保护电路。具体方法是；在充电器正极输出端与整流二极管D之间加一只3.3Ω/2W的水泥电阻（见上图），以防刚开始充电时电流过大，又在应急灯内部加装一个防蓄电池过放电电路（见下图）。其原理是：蓄电池输出电压正常时，DW被击穿，VT导通，继电器吸合，远光灯或近光灯可在K的控制下工作。当蓄电池电压低于5.4V时，DW截止，导致VT截止，J释放，远光灯或近光灯均无法继续工作，E停止放电，从而有效地得到保护。经上述改装后，该灯已使用一年有余未再出现故障。
