采用LM317对恒流充电器的合理改进

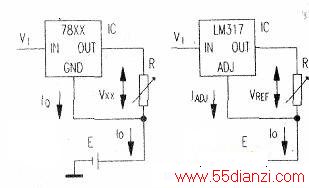

　　下左图、下右图分别是用78XX和LM317构成的恒流充电电路，两种电路构成形式一致。对于下左图的电路，输出电流Io=Vxx/R+Io，式中Vxx是标称输出电压，Io是从GND端流出的电流，通常Io≤5mA。当VI、Vxx及环境温度变化时，10的变化较大，被充电电池电压变化也会引起IQ的变化。．Io是Io的一部分，要流过电池，I。的值与IQ相比不可忽略，因而这种电路的恒流效果比较差。对于下右图的电路，输出电流Io=VREF／R+lADJ，式中VREF是基准电压，为1.25V，IADJ是从调整端ADJ流出的电流，通常IADJ≤50μA。虽然IADJ也随V1及环境条件的变化而变化，且也是Io的一部分，但由于IADJ仅为78XX的IQ的1%，与Io相比，IQ可以忽略。可见LM317的恒流效果较好。

　　
　　78XX与LM317内部均有限流、过热保护功能，后者还有安全工作区保护功能。78XX不允许GND端悬空，否则器件极易损坏。LM317即使ADJ端悬空，各种保护功能仍然有效。
　　

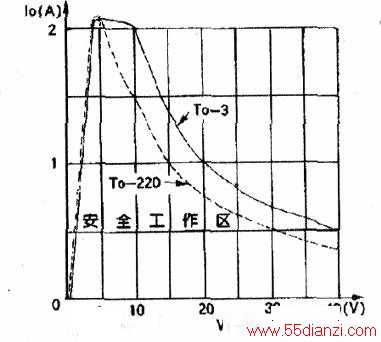

　　LM317采用T0-3金属气密封装的耗散功率为20W，采用T0=220塑封结构的耗散功率为15W，负载电流均可达1.5A，使用时需配适当面积的散热器。由于LM317的VREF=1.25V，其最小压差为3V，因此输入电压V．达4.25V就能正常工作。但应注意输出电流Io调得较大时，输入电压V1的范围将减小，超出范围会进入安全保护区工作状态，使用时可从下图的安全工作区保护曲线上查明输入一输出压差(V1-Vo)的范围。
