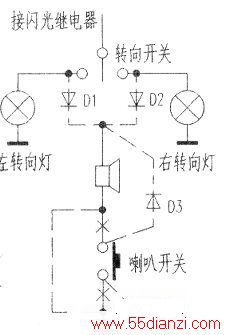

洛嘉LJ70C两轮摩托车不带转向同步鸣响功能。最近给它增加了三只二极管，再通过巧改喇叭开关接线，就使该车具有了转向同步鸣响功能。改造电路如图所示，其他车型也可参照此法进行改造。图中虚线为新加连线，D1—D3为新加元件，可选IN5401—1N5408。工作原理读者很容易自行分析。
改造时要十分注意各接线头的绝缘，特别是喇叭开关的绝缘。如果绝缘不好，产生漏电，会出现一接通点火开关即烧保险的现象。改进后的电路在不使用转向开关的时候，喇叭可照常使用。在使用转向开关时，喇叭可随着转向灯的亮灭而鸣响，这就起到了更好提醒过往行人和车辆注意的作用。
