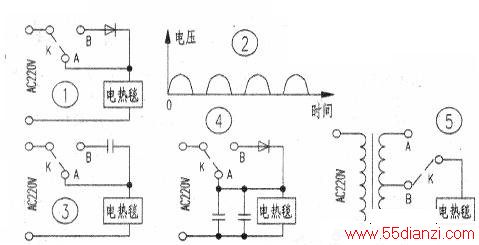

电热毯的调温电路通常如图1所示，当K接通A点时，电热毯为高温工作状态，当K接通B点时，为低温工作状态。这种电热毯调缀电路的优点是：电路简单、造价低、可靠性高。但这种电热毯调温电路也存在着明显的缺点，现分析如下。
一般情况下，电热毯使用者在睡眠时，都把电热毯调在低温工作状态，即K接通B点。此时，220V/50Hz的交流输入电压经半波整流后送到电热毯的电热丝上，半波整流后的电压一时闻波形如图2·所示。而这一波形经付立叶级数展开后（这里只给出最后结果），所得到的函数表达式为：F(∞t)=Ao+A1Sin(ωt)+A2CoS(2ωt)+A3Cos(4ωt)+……+AnCos(kωt),在上式中角频率ω=2πf、频率f=50Hz、系数Ao、Ao……An为常项、k为偶数。
从函数表达式可以看出，当电热毯工作在低温状态时，流过电热毯电阻丝的电流既含有50Hz的正弦交流电，同时还含有许多高次谐波分量，这时的电热毯实际上是一个可以辐射出多种频率正弦交流信号的微弱辐射源，而人的整个身体都直接躺在电热毯上，这样的辐射对人体是有害的。为了减少这种辐射，调温用以下几种方法比较合适：
1．电容降压调温如图3。
2．在原有调温电路上加滤波电容如图4。
3．变压器调温如图5。用图3、图5所示的两种调温电路，流过电热毯电阻丝上的电流为50Hz正弦交流电，不含高次谐波分量，图4所示的调湿方法是在原有电路的基础上增加了滤波电容，高次谐波分量会被电容直接滤除，这时，流过电热毯电阻丝的电流为直流电流，也许电热毯的调温使用以上兰种电路会更合理。
