给带漏电保护的空气开关添加过压保护

　　90年代的老式住宅楼，电气装置不太符合规范，零线截面积仅为相线的一半．且中间还有接头，曾数次发生“过电压”而损毁家用电器。
　　

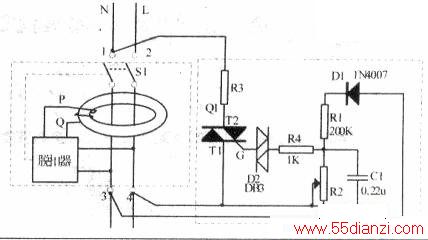

　　为此将原进户闸刀开关换为带漏电保护的空气开关，并且利用漏电保护器内部已有的脱扣装置，不用拆开漏电开关的外壳，只要外接几个电子元件便可以使它同时具有过压保护功能，见附图。该保护器经近一年的试用，动作灵敏可靠。
　　
　　一．工作原理
　　
　　合上空气开关，内部SI接通，电流从零线N由Dl整流、经Rl给CI充电，当电源过电压时．Cl端电压达双向触发二极管D2(型号为DB3)的转折电压VBO(典型值为32V)．进入D2伏安特性曲线的负阻区，D2导通，其端电压立即下降约5—7V。因OI电压初值为32V．该电压不能突变，使得双向可控硅的控制极G与T1间得到5~7V的尖脉冲电压，触发可控硅Ql导通，Ql的电流从触头1→R3→Ql→触头4→SI→触头2．在磁环体内产生交变磁通，于是次级绕组P、Q两端产生感应电压使脱扣器动作，切断S1。
　　
　　二、限流电阻参数选择
　　
　　设漏电保护器标称的“额定剩余动作电流”（即穿越磁环的L、N导线的电流差值）为IS．则当L、N间的极限高电压ULnmax=260V．保护器的剩余动作电流IS=30(mA)时

　　取R1为4.3kΩ．额定功率2-5W。
　　
　　降压电阻Rl取200kΩ．R2用500kΩ可调电阻。用交流调压器使电源电压达260V．调节R2．使自动眺闸。此时量取可调电阻阻值，用一固定电阻取而代之。Rl、R2的额定功率应不小于0.5W。Ql选1A/600V双向可控硅．Cl取0.22uF．耐压不低于630V的CBB电容。
　　
　　特别提醒：空气开关断开时，开关触头①经R3、Ql连接到触头④，也就是说触头④将因Ql的漏电流而可能带电（触头①接相线时），因此，触头①必须接零线N。
　　
　　安装调试时千万要注意安全，严禁带电操作。
