巧用开关改节能灯

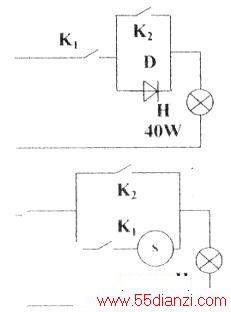

　　下面以“节能灯电路”为例，用“置换要素法”推出“新产品”。
　　
　　在上图电路中．当用电容器C(约3μF/400V)置换二极管后就构成“电容节能电灯”。
　　
　　若用另一只白炽灯去置换二极管．当开关K1、K2都接通时，电灯H发“亮光”，开关K1接通、K2断开时，就可使安装在两处的两只电灯都发“弱光”。
　　
　　假若用一只日光灯起辉器置换二极管（如下图所示）．只需接通K1，灯就发出频闪信号（频闪光）。因为起辉器S有使电路不停通、断的作用．H将一亮一灭闪动，同时也可看到S一灭一亮的变化，正好与电灯“反相”．这也说明氖泡亮的时候电路是断开的，氖泡灭的时候电路是接通的，当K2闭合时电灯即正常发光。
　　
　　下图线路可用作警示信号，假若制成示教板，则可以演示起辉器的开关作用。
　　
　　另外，在上图电路中，如果负载不是电灯，而是电铃，正是一个能够发出两种频率讯号的“变频电铃”。同理．假若负载是电熨斗或电热毯等就可实现两挡调温。
　　
　　再如以直流电压表置换上图中电灯H．这样只要将电表指针示数乘以某一系数，就可测出交流参数。当然通过探索实践，还可设计出用其他器件取代上图中有关器件的种种电路。
