KT88胆机打摩记

　　KT88胆机前级放大及推动分别由12AT7、12AU7担任，未级推挽功放为KT88x2，三个变压器（一个电源牛，二个输出牛）分别罩在直径130mm的圆型大闷罐内。
　　
　　搭配器材．惠威M1书架箱、马兰士5004CD机。
　　
　　试放一首小提琴协奏曲“粱祝”，感觉中高音还过得去，唯低音的力度与下潜深度与笔者自装的2x40WEL34推挽胆机相去甚远，将音量调至11点钟位置时，声音已变得严重嘶哑、失真。此时，用日本“共立”指针表测得最高音频输出电压为12V，M1书架箱的阻抗为8Ω，由P=U2/R，测算出最大输出功率约为18W。这一指标显然与KT88推挽机的“大家风范”极不相称。初步推测，问题可能出在电源部分。
　　
　　为一探其究，打开该机底盖，内部为大电路板装配结构，元器件及电路板工艺质量不错，结构较为简洁。静态时，测得输出变压器中心抽头的电压为420V，KTB8的屏流为40mA'2．电路程式及参数与笔者自装机基本一致，只是整机重量很轻，大约有笔者机器的一半。
　　
　　拆开R声道输出变压器圆形闷罐，露出输出牛：体积仅相当于25W变压器大小，片厚为1.Omm．最外层线包用青壳纸包裹、接缝处用一截透明胶带粘固，实测其推挽绕组两边的直流电阻分别为700、60Ω相差10Ω（未采用“对称分段绕制”的结果），根本不是其宣传资料中宣称的．“进口Zl0、片厚0.25mm铁芯；频响10H~100KHz，输出功率70W；发烧级绕”。
　　

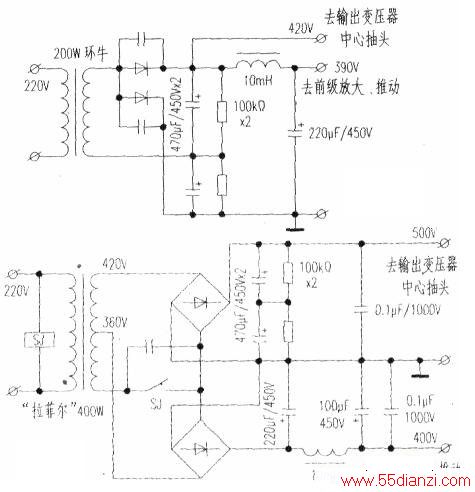

　　接着，拆开中间电源牛的圆形闷罐，为-200W左右的环牛。高压绕组输出仅为185V。那么，KT88的420V工作电压，又是如何得到的呢’困惑之余，笔者顺着185V连线查找发现，该机使用185V倍压整流获得了近420V的工作电压[电路见上图]。众所周知，倍压整流的带负载能力很差，仅能用于负载电流不大的场合，对于像KT88这样的大功率推挽机，如此应用，显然是不负责任的。这也诠释了该机只有18W最大输出、音量稍一开大就严重失真的怪象。
　　
　　震惊之余，将该机带到本地该品牌机的代理商处，以辩真伪，外形与型号与代理商现场展示的样机完全相同，但整机重量却相差很多。气愤之余，对该机进行改造、升级。
　　
　　在仔细分析、研究了该机的结构特点后，将三个牛全部更换为工艺精湛、性能稳定、指标真实的产品。其中，输出牛选用功率为50w，型号OP5K50AB，频响14H2—40KHZ．一0.5dB；电源牛功率为400W，型号PW400AB-230。保留原电路板，对供电电路进行改造，电路见下图。增设延时电路。本例使用了一只成品“欧姆龙”可调式延时继电器，可靠、实用，有效延长了电子管的使用寿命。
　　
　　改造完毕，将每只KT88的静态屏流调至65mA，开机试昕效果确实不同凡响，已远超好友的安桥高级影院功放．与该品牌展示样机对比试听，无论是解析度还是低频力度、弹性等方面，均有过之而无不及，改造获得圆满成功。
