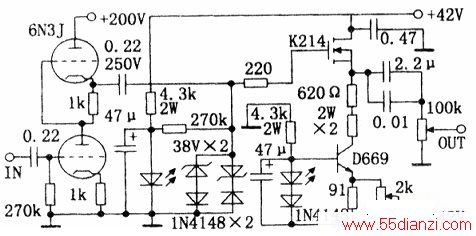

此款前置放大器第一级采用电子管6N3J构成SRPP放大，可取得很大的动态范围；第二级采用经典名管K214构成单端甲类输出级，具有极低的输出电阻；D669及相关元件构成恒流源作为K214的源极负载。由于本机未采用常见的对称互补推挽输出电路，所以偶次谐波含量非常丰富，听感舒心悦耳。音量电位器设在输出级对提高信噪比很有好处，电路中二只38V稳压管起防止过载和保护作用，D669集电极上二只620Ω/2W电阻起分压作用，可降低D669的功耗，减少热噪声。本机调试很简单，调2k可调电阻使宋级静态电流为30mA即可。调试完毕煲机二小时再接上自装100W新甲类功放，一曲蔡琴的《情人的眼泪》竟让我听得如痴如醉。本机与另一款NE5532装20dB放大器相比较，本机胆味十足而又不乏力度，而NE5532的听感相对显得略为干硬，动态也窄，只好忍痛让它“下岗”。本机成本较低，不含外壳120元即可搞定。
