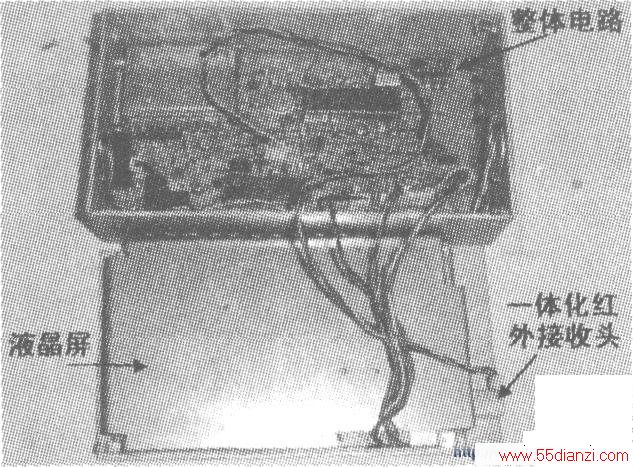

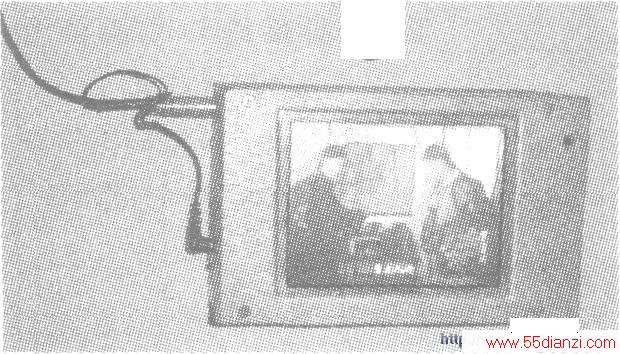

此款液晶电视的电路部分采用CTV222S+TDA8362的结构，CTV222SPRC1是飞利浦的一款以微处理器PCA84C444为中心的面向中国市场的低成本彩电遥控系统。该系统采用I2c总线技术，大大扩展了功能，削减外围器件的数量。TDA8362是飞利浦的单片电视电路，它能完成除调谐选台外所有小信号处理，具有外围元件少、电路简单、免调试、图像质量高的特点。这两款芯片的外围器件都很少，而且两者之间的接口方便，这可以大大减少我们设计调试的工作量。电路板的制作采用双面板并做覆铜处理，表贴工艺制作。液晶屏我们采用卡西欧5.6“TFT-LCD，解析度：960x234=224640点,PAL制式，电视机的外壳用胶合板制作，然后喷漆，取料方便，价格低廉，电视的外形如上图。虽然外观不如成品电视，但终究是自己亲手打造的，而且根据自己的爱好可以加工成任意的形状。下图为内部结构图。
电视机的外围留有天线插口、音视频输入接口、耳机插口、电源插口等接口，同时还留有电源开关、本机键盘等便于手动操作。在电路的设计上我们留有喇叭接口、液晶屏驱动信号接口、液晶屏电源接口、调谐电压接口、遥控接收头接口、键盘扩展接口等以便于维护和功能扩展（下图）。

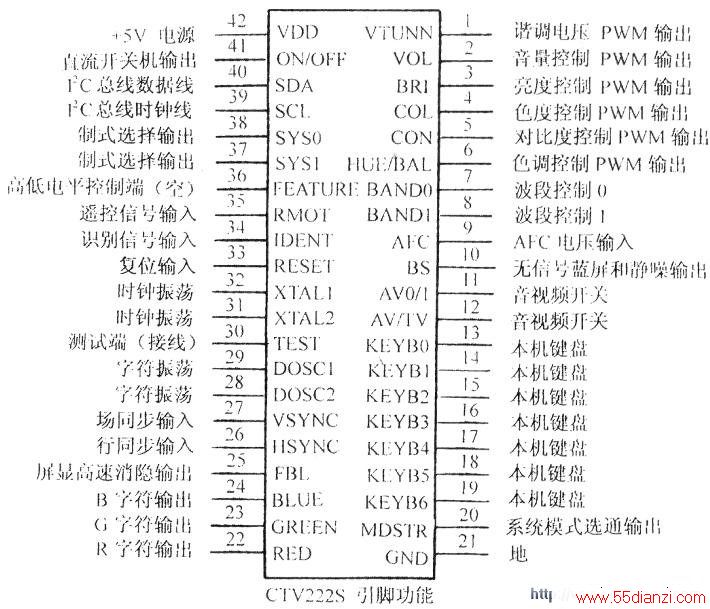

主要芯片简介一、CTV222SPRC1
1．引脚功能，如下图。
2．主要功能如下：
1)配合AT24C02存储器可以存储100个频道；2)可遥控音量、亮度、色度、对比度四个模拟量；3)定时关机及无信号自动关机；4)AV/TV切换；5)本机键盘可达28个，各种遥控功能屏显等。

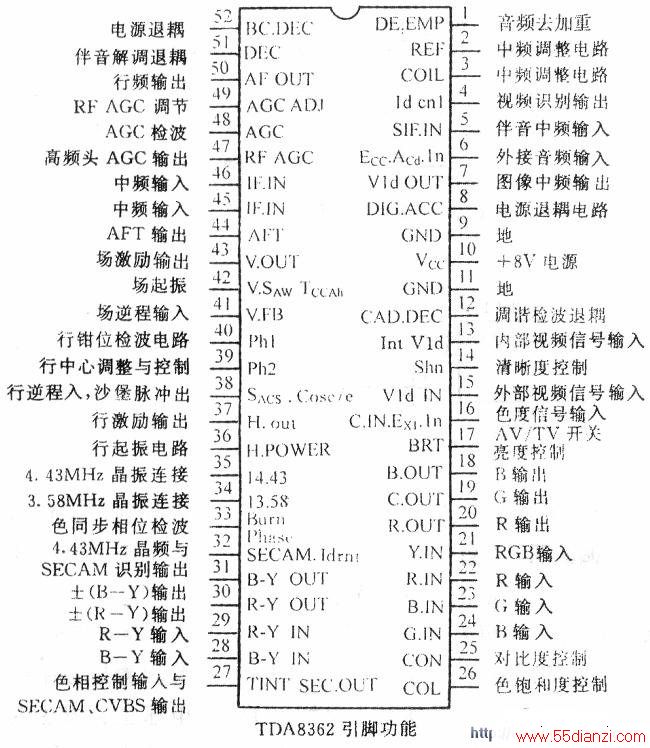

二、TDA8362
1．引脚功能，如下图。

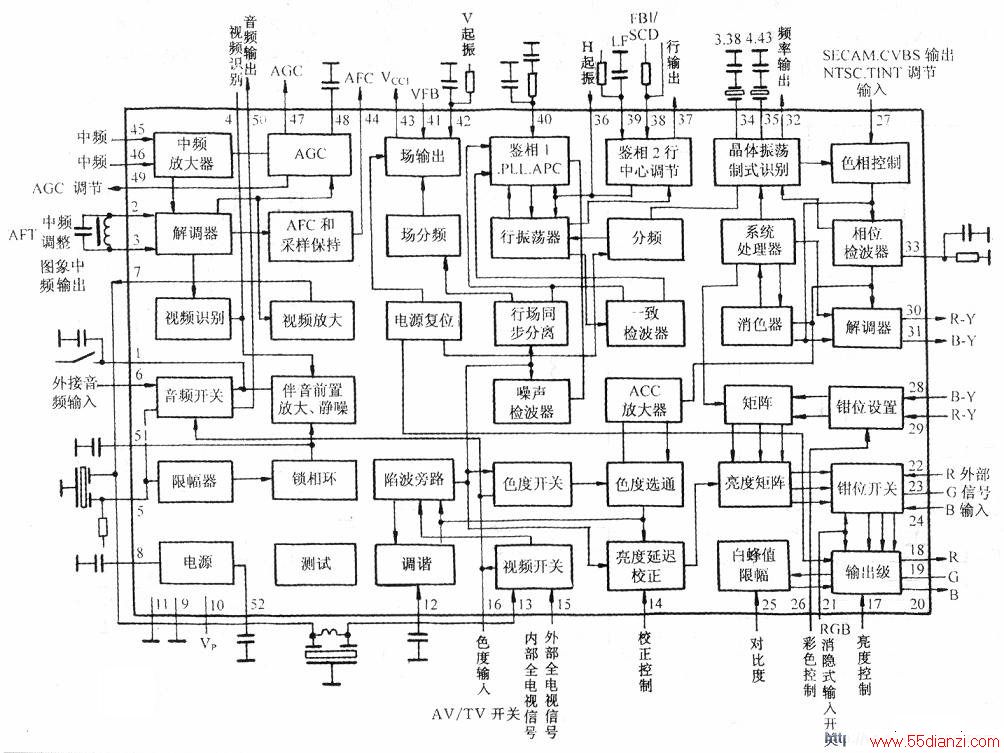

2．内部框图，如下图关于这两个芯片的详细介绍在有关文章中已有，在此就不做重复。

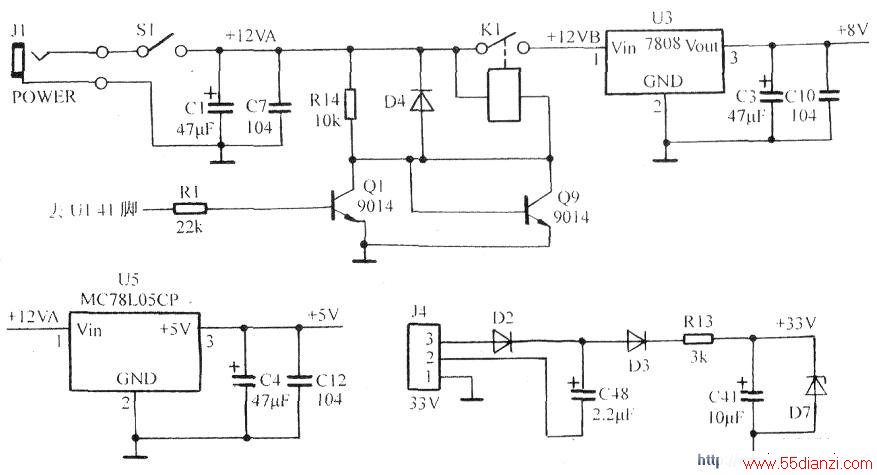

电路分部分介绍电源(下图)电源由外接插口J1引入12V直流电源，由开关S1切换后的电源分为两路，一路经U5(78L05)转换为+5V供给CPU部分做待机供电，另一路经继电器K1的一副触点后负责液晶屏、TDA8362等剩余部分的供电，这样可以做到当待机时的功耗最低，工作芯片最少，以提高主要部件的使用寿命。另外调谐用33V直流电源由液晶屏背光逆变器的两只推挽功率三极管集电极取出的高频脉冲整流稳压后获得。

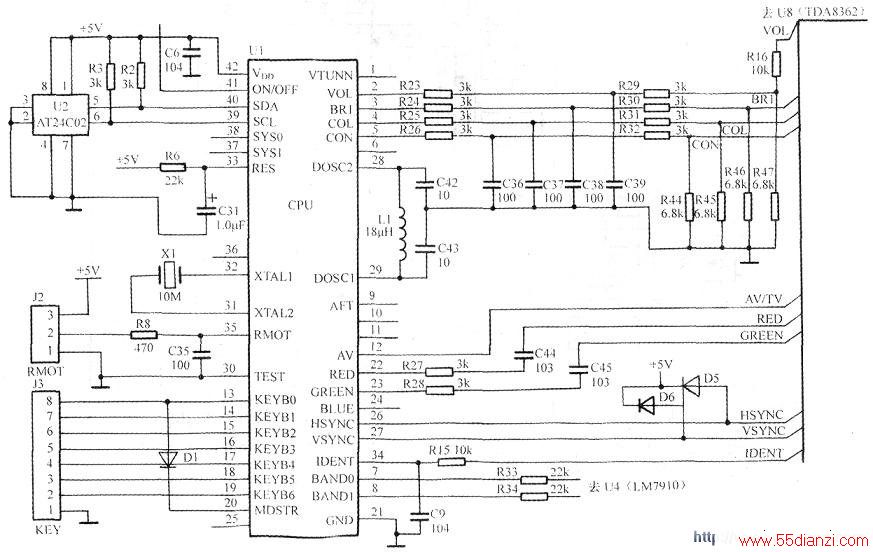

CPU部分(下图)
U1(CTV222S)和U2(AT24C02)-起构成最小系统，遥控指令由一体化接收头接收后经J2引入，②、③、④、⑤脚模拟量控制部分由外接RC平滑后再分压接到U8的相应引脚，调谐的波段切换由⑦、⑧脚输出后经U4转换后到高频头，①脚输出的PWM调谐电压经Q5调谐管调谐，RC平滑后供给高频头调谐端。屏显单元，(28)、(29)脚外接LC产生字符振荡，产生的字符信号由(22)、(23)、(24)脚输出经电容耦合到J5去液晶屏显示，为了使字符与图像同步还需将行场回扫脉冲由(26)、(27)脚送给Ul。

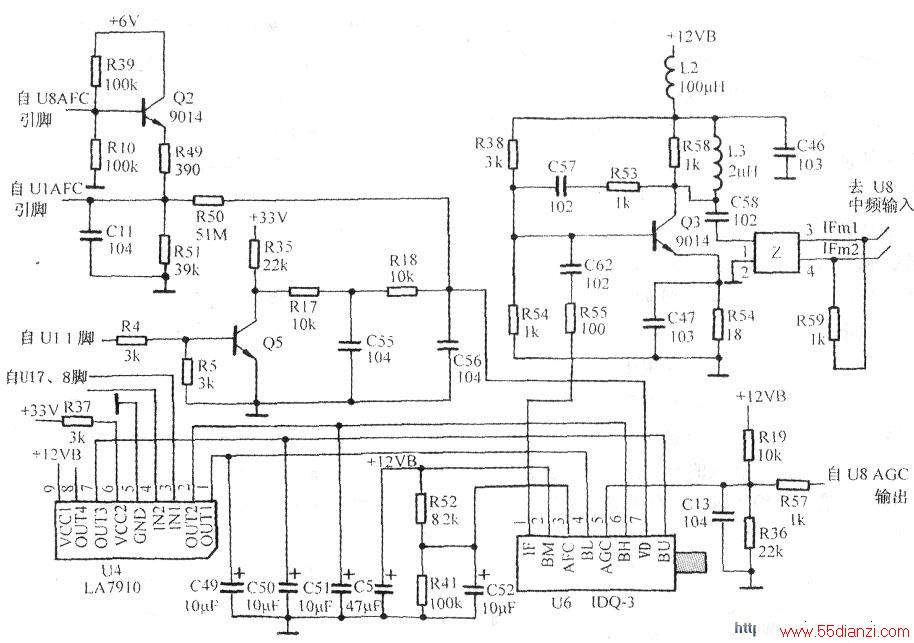

调谐部分（下图）
高频头输出的中频信号由Q3的缓冲放大后经声表面滤波送往U8进行中频处理，在进行自动搜索时CPU不断提高调谐电压（实际上是增大①脚输出的PWM波形的占空比J使高频头由低端向高端搜索，U8对高频头输出的信号进行中频处理，当U8检测到全电视信号时就在④脚输出一个高电平，同时U8(44)脚AFT电压也会产生剧烈的变化（当中频输入为38MHz时，中心电压3.5V，此电压经Q2转换为2.5V+2.5V与CPU输入匹配）。CPU接收到识别信号并且CPU的AFT电压大于2.5V时就会放慢搜索速度，当AFT电压小于2.5V时，略微回调，停止搜索等待存储。正常收看时，由于温漂等因素导致中频38MHz偏移时．AFT电压也会发生变化，CPU根据此变化调整调谐电压补偿偏移，以完成频率自动跟踪。
中频放大和视频检波
经声表面波(SAW)滤波器后的中频信号( IF)送至U8的(45)、(46)脚进行中频放大，放大后的IF信号进入视频检波级，进行视频检波。TDA8362的视频检波电路采用的是同步检波电路。同步检波器具有检波失真小，伴音与彩色副载波的差拍干扰小的特点。U8②、③脚所接L4与其它元件构成移相谐振电路( 38MHz)，调节L4则能保持同步开关信号与待检波中频信号同步，使得在中频信号为38MHz时，同步检波器输出最大检波电压。由同步检波输出的视频信号，在U8内经视频放大后，分成三路：一路送往视频识别电路；一路送往AGC控制电路；第三路经视频放大后由U8⑦脚输出视频全电视信号。
视频识别
送往视频识别电路的视频信号，经识别判断是电视信号后，识别电路将识别信号分两路输出。一路送往伴音前置放大电路，确保在无电视信号时，伴音电路静噪；另一路由U8④脚输出，此路信号送往CPU，作为无信号蓝屏和自动关机的控制信号。
AGC电路
视频检波的第二路输出信号作为AGC检波的输入信号。经AGC检波输出两路控制电压：一路经IF AGC放大后送往中频放大电路，控制三级中放增益；另一路由RF AGC电平延迟后由U8(47)脚输出到高频调谐器的⑤脚，控制调谐高放级增益。
TDA8362的AGC检波电路采用键控（峰值同步头）AGC检波电路，具有噪声小、抗干扰能力强、反应速度快、灵敏度高等优点。
U8(48)脚是AGC检波输出端，其外接电容C66的容量直接影响AGC时间常数．当输入信号变弱时，(48)脚电压下降；反之上升。(48)脚电压在2.5～5.OV间变化。
U8(49)脚外接可调电阻R68，调节R68可改变(49)脚的直流电位，也就是改变了RFAGC的起控点。一般是以高频头输入信号为60dB作为起控点，即在接收60dB标准彩条信号时，调节R68．以测得TDA8362(47)脚有6.5V电压为标准，(47)脚是RFAGC控制电压输出脚，电压在5-9V间变化，它将AGC电压送往高频头⑤脚，实现RFAGC功能。
彩色全电视信号分离电路视
频检波的第三路的全电视信号由U8⑦脚输出，经Q6缓冲后分为两路，一路送往由R12、L6、X6组成的6.5MHz陷波电路，另一路送往伴音第二中频处理电路。6.5MHz陷波电路将视频信号频谱中6.5MHz的第二伴音中频点吸收，只允许6MHz以下的频率通过，即PALD/K制彩色全电视信号通过．6.5MHz伴音第二中频截止。经C82耦合后由U8⑩进入视频通道电路，在内部分成三路，一路送往亮度通道，一路送往色度通道，一路送往行、场同步分离电路。
伴音通路
送往伴音第二中频处理电路的全电视信号R62、C40、L5、X5等组成的带通滤波网络，得到第二伴音中频，经C72隔直耦合到U8⑤脚，在内部进行限幅、PLL锁相环的同步鉴频后，送到前置放大器及静噪电路。由内部音频开关切换后从U8(50)脚输出到功放集成电路U10(LM386)驱动扬声器。U8①、(51)脚分别接有音频去加重电容。U8⑤脚还具有音量控制的作用，外加0—5V直流电压就可控制(50)脚输出幅值，此电路中与CPU音量控制脚相联接。
亮度与色度通道
亮度延迟校正电路输出的亮度信号经亮度处理电路进行放大、脉冲峰化控制及黑电平箝位处理后，输出至矩阵电路。色度信号经色度带通滤波电路及自动色度控制电路(ACC)放大后输出色度信号。U8内部解调电路主要用于彩色信号的PLL锁定检测、色同步解调、PAL识别、PAUNTSC制消色、色调控制／色度信号处理、(R—Y)／(B—Y)信号解调以及SECAM参考控制信号的产生。
