DIY16×16点阵显示屏

　　本点阵用的驱动芯片是74HC595。74HC595具有8位锁存、串—并移位寄存器和三态输出，每路最大输出35mA的电流（非恒流）。显示屏行业中常用Motorola、Philips及ST等厂家的芯片，其中Motorola的产品性能较好。
　　

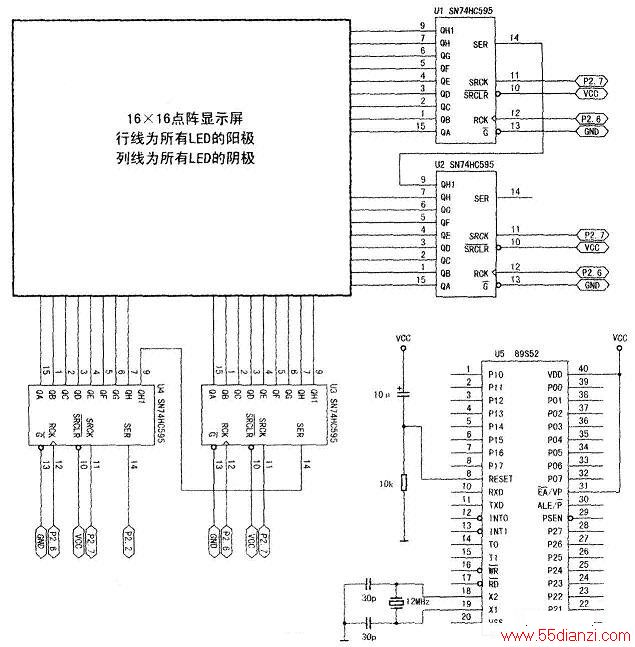

　　16×16点阵需要4只74HC595、256只LED（建议不要用高亮度的，一般的小LED效果最好），用一个51单片机最小系统即可控制。外围元件很少，方便业余制作。

　　
　　以下介绍制作的16×16点阵的硬件和源程序，可以滚动显示字符和图形，显示内容可以根据http://www.c5lbbs.com/c5lblog／index．html提供的字模提取软件设置。本程序中显示的是：我爱电子（带图形），最多可以有200多字。
　　

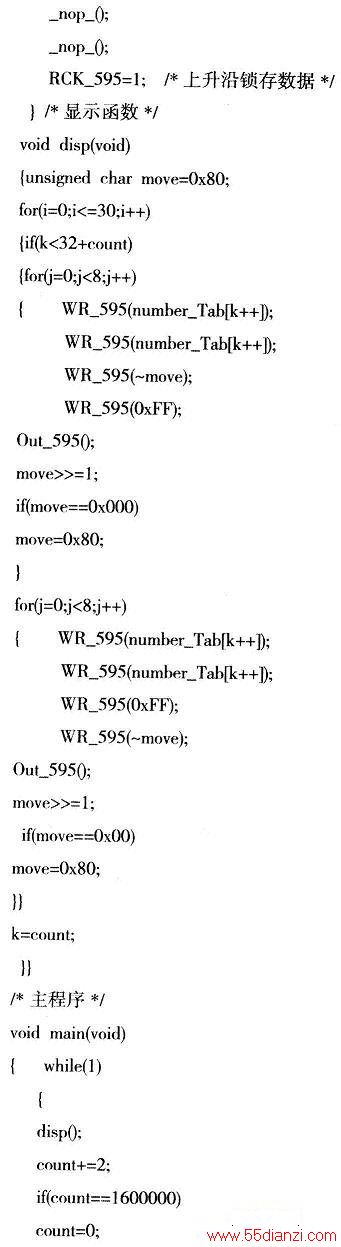

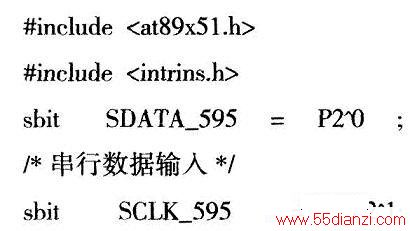

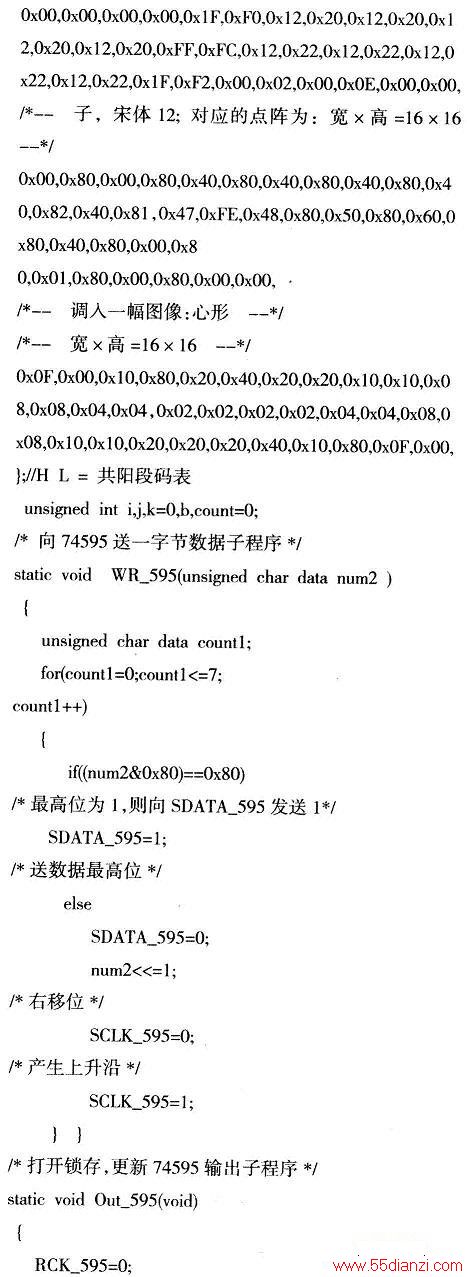

　　源程序如下：
