基带延迟电路

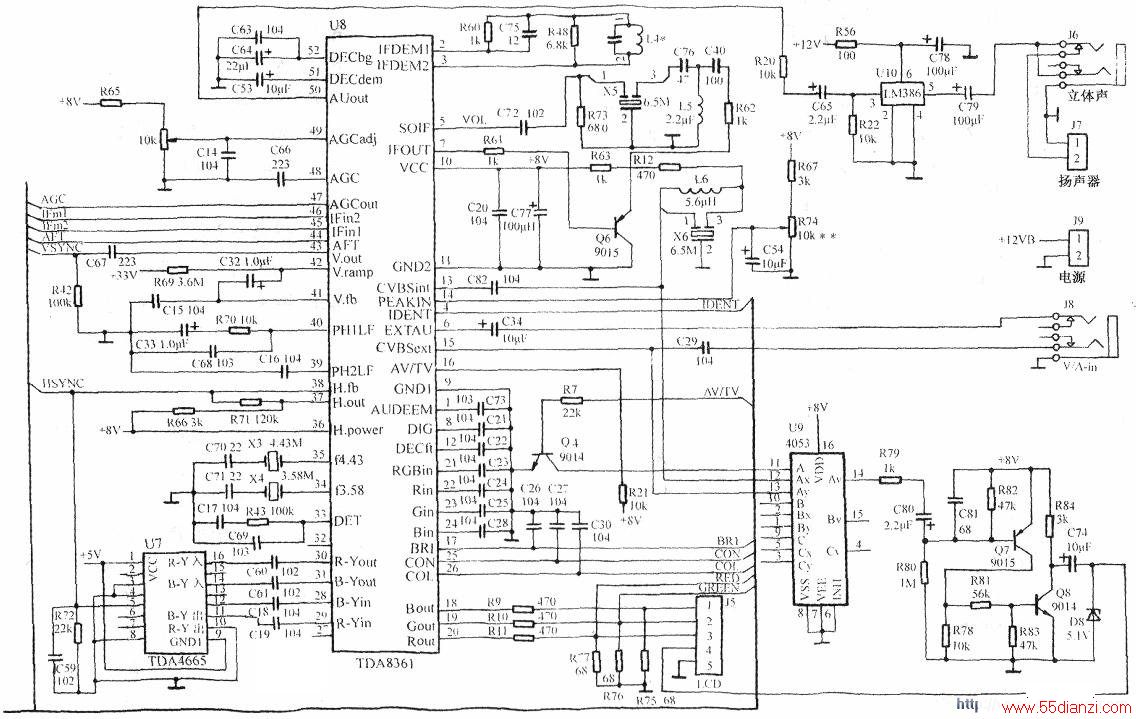

其作用相当于解码电路的梳状滤波器，主要用于PAL信号的延迟处理和色差信号的自动校准，NTSC制信号的梳状滤波，抑制SECAM制信号彩色副载波的干扰。具体原理是U8(30)、(31)脚输出的(R-Y)和(B-Y)信号送到基带延迟电路U7(TDA4665)(14)、(16)脚，经内部处理后分别由TDA4665的(11)、(12)脚输出两个色差信号，然后经电容耦合送回U8经箝位、放大、色差矩阵、基色矩阵产生R、G、B三基色信号，由U8(18)、(19)、(20)脚输出到J5到液晶屏。
行、场扫描电路
卡西欧5.6"LCD的接口只需要R、G、B和复合同步，并不需要行、场信号，在此电路中启动行场扫描电路，主要是提供给TDA4665的沙堡脉冲和给CPU的行场定位信号。
行、场扫描电路由U8(36)~(43)脚组成。(36)脚为行VCO振荡器的启振电源，第二鉴相器处理后的行频方波脉冲由(38)脚输出经由R71返回到(38)脚，在(38)脚取出沙堡脉冲送给U7，行逆程脉冲送给CPU行同步。U8(42)脚为场启动电源经R69接+33V，(43)脚输出场锯齿波，(41)脚为场反馈信号输入端。
AV/TV切换
TDA8362本身带有AV/TV切换控制，因此接口比较简单。但由于TDA8362与CTV222S的切换逻辑相反，因此用Q4反相。即当为TV时CPU(12)脚输出高电平经Q4反相，TDA8362(16)脚为低电平，同时此电平也控制U9(CD4053)模拟开关取内部视频信号经Q7、Q8组成的电路整形分离箝位后得到复合同步信号；当位于AV状态时CPU(12)脚输出低电平，TDA8362)(16)脚为高电平，此时TDA8362的视频取用(15)脚的外部信号，音频取用⑥脚的外部信号，U9也切换到外部信号。
安装与调试

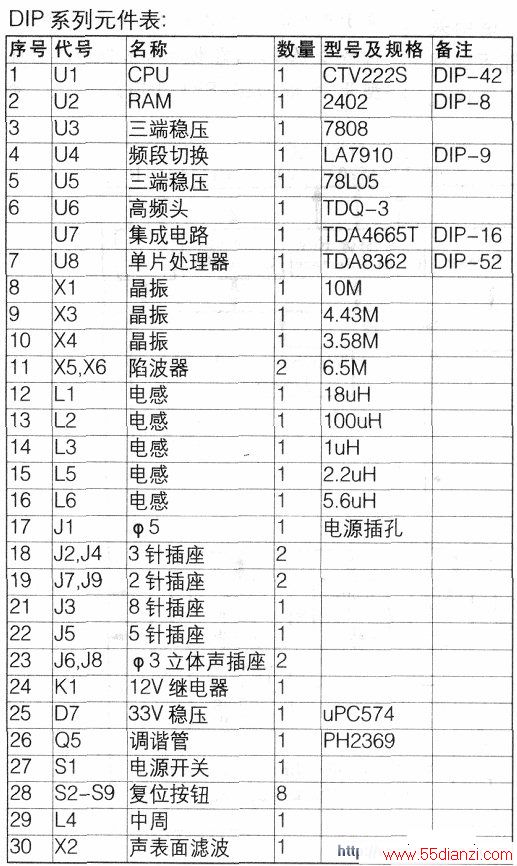

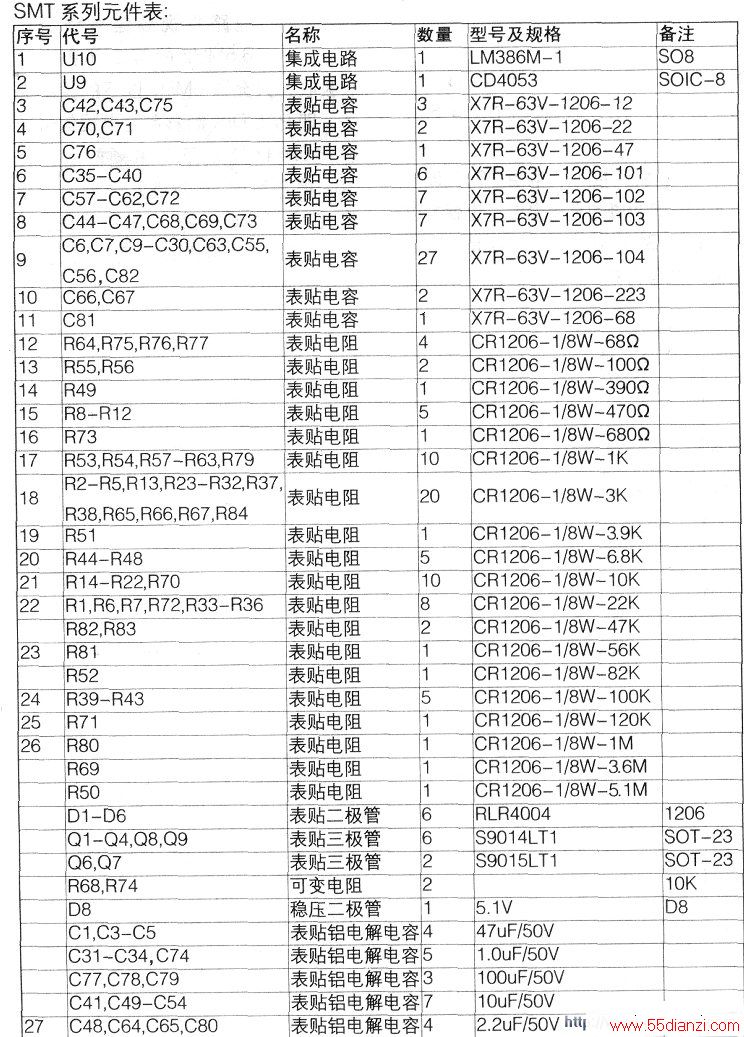

当原理图设计完毕，经画PCB图、加工、购买元件、焊接等一系列过程后，剩下的就是上电调试了（提醒：PCB图制作中由于是袖珍电视，那么板的尺寸不可能很大，所以布局就显得尤为关键，为了减少高度，高频头尽量采用卧式安装，高频小信号部分注意走向，防止产生干扰，条件允许的情况下，尽量采用双面板，并做覆铜处理。焊接过程中注意接口线的极性，特别注意从液晶屏背光逆变器引出的高压脉冲，防止损伤器件）。
这款电路由于采用了大规模集成电路，只要焊接无误，调试就变得尤为简单。电路中可以让你调节的只有三点。电路调试需要的是经验，对电路的熟悉和细心，下面简单谈一下调试过程。
首先检查的是电源，上电前先排除输入、+12VA、+12VB、+5V、+33V各点的短路，接入12V直流电源（注意极性），推上微动开关S1后．CPU就可以工作了，你可以试一下开关机和各模拟量的控制。CPU控制正常后用VCD等输入音视频信号，切到AV状态调节声音和图像，此时可以全面调试CPU的屏显和模拟量的控制，下一步就可以接上电视信号，调节电视接收部分了。
电视接收部分主要有几个比较重要的调节。
1．RFCAGC电压输出端(U8(47)脚)U8(47)脚是RFAGC电压输出端，当进入U8(45)、(46)脚的中频(IF)信号很弱时，(47)脚电压最高为8.5V，此时高频头内的高频通道信号增益最大，此电压也称为RFAGC静态电压。当输入到U8的IF信号达到一定幅度时，(47)脚电压开始下降，信号越强，(47)脚电压越低，此脚电压变化范围在1～8.5V之间。
一般情况下，画面清晰，无雪花噪粒子时(47)脚的电压应小于6.5V，即RFAGC电路己起控。6.5V为RFAGC的起控电压。此电压可通过调节R68来改变。
如果R68调节不当或接点不良、虚焊等，将会引起RFAGC起控太早或太晚，若起控太早，在收弱信号时，图像雪花噪粒子浓密或自动蓝屏而不能收看；若起控太晚，在接收强信号的节目时，图像上部扭曲或图像不稳晃动。
另外，从(47)脚RFAGC电压是否正常，也可判断整个公共通道工作是否正常。
当接收某频道节目信号较强时，(47)脚电压仍较高，则说明公共通道中存在故障性信号增益下降。—般较多见于高频头损坏。
故U8(47)脚可作为检修无图无声或图像信号弱的故障时，区分是公共通道故障还是视频处理电路故障的分界点。
2.AFT电压输出点（U8(44)脚）U8(44)脚是AFT调谐电压输出点。
AFT电压是此电路重要的调试参数，AFT电压失常，轻者自动搜索不停台，重者逃台严重，影响正常收看。AFT检波电路检测出输入的IF信号载频为38．OMHz时，(44)脚的直流电压为AFT基准电压(3.5V)，此电压值不受输入信号强弱变化影响。
由于TDA8362的AFT检波电路的90。移相器、鉴相器采用了集成电路设计，其调谐电路和视频检波的38.OMHz调谐电路便可共用。
在没有专业工具调试时先将CPU的⑨脚断开，手动微调接收到一个比较强的信号，然后用无感起子调节L4．同时用万用表监测U8(44)脚电压，此脚电压会有一个类似抛物线的变化曲线，在曲线变化最剧烈的下降段电压为3.5V时停住，此点就为最佳调节点。再检测R49和R51的连接点是否为2.5V，否则调整这两个电阻阻值，此时可把CPU的⑨脚接回，就可以进行自动搜索了，如果停台位置不佳可微调L4。
电路板调试完之后就可以进行装壳了，此电路设计时只引出几个常用的按钮，而且放在侧面，根据个人需求，可由接口J3选择按键和安装位置。考虑到散热可在壳子的侧面开几个小孔通风。最后可以去买一个与CTV222S配套的mini遥控器和一个莲花接头到φ3插头的转接头（用做音视频输入转接）便大功告成，就可以放在枕边独自享用了。
说明
各模拟量控制幅度不满意可以调整对应的阻容网络，屏显位置不对可以调整字符震荡回路的L1、C42、C43。对调试中的所有问题限于篇幅不能一一列出，有关问题可参考TDA8361机型彩电的维修手册或与笔者联系，将提供芯片资料。
TDA8362与TDA8361在此电路中可以互换，其基本功能和特点基本相同，只是TDA8361缺少SECAM制式的识别处理功能。即TDA8361的(32)脚、(27)脚不具备TDA8362相应脚所具有的4.43MHz基准频率输出和SECAM制式识别信号输出，以及(27)脚的SECAM制式彩色全电视信号输出功能。
TDA8361的(32)脚是未使用的空脚，(27)脚只作为接收NTSC制式信号时的色调控制输入端。
