采用红外线传感器的人体检测电路

采用红外线传感器的人体检测电路

点击数:7937 次   录入时间:03-04 11:42:34   整理:http://www.55dianzi.com   红外控制电路

  采用8-10μm波长的双元件热释电红外传感器可以检测人体发射的红外线,与穿衣多少无关。为消除环境温度变化引起的误动作,提高检测距离,采用焦距为15—20mm的菲涅耳透镜,可检测距离达10~20m(视野约70°)。当有人正常行走进人视野时会产生频率约为6Hz左右的交流电压。

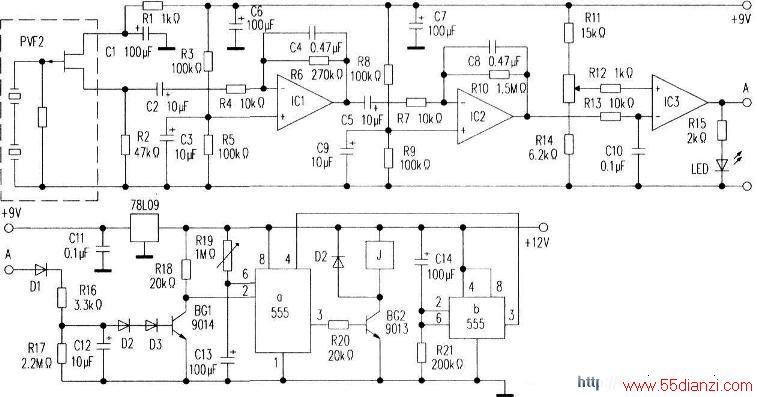

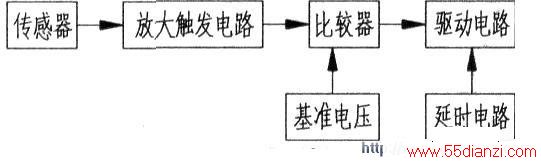

  上图为人体检测电路框图。中图为电路原理图。中图中R1、C1为退交连电路,R2为传感器负载电阻。传感器的输出信号经C2耦合到运算放大器IC1。电阻R3、R5将放大器偏置电源电压的一半(使交流信号在其静态值上下变化),其增益取决于R6与R4的比值。经IC1放大的信号经过电容C5耦合后输入放大器IC2,其增益取决干R10与R7的比值,经两级放大后,信号放大4050倍左右,IC2在无信号输入时。其输出约为4.5V的直流。图中C3、C9为退交连电容。IC3为电压比较器。它的同相输入端由电阻R11、R12、R14分压而得到基准电压。调节W使比较器同相端电压为2.5V-4V左右变化。无人进入红外线检测范围内时无信号输入。反相输入端电压大于同相端电压。比较器输出为低电平:当有人进入视野中时。比较器翻转,输出为高电平(指示灯LED点亮)。当有人走动时。则输出一串脉冲。

  下图为延时驱动电路。当A端输入一个脉冲时。C12将少量充电。若没有再来脉冲。则C12将通过R17放电。若有人在报警区移动。则会产生一串脉冲。使C12不断充电。当达到一定电压时。使BGl导通,集电极输出一个低电平。进入由555a组成的单稳态电路的(2)脚,使555a触发。(3)脚输出高电平,将使BG2导通而继电器吸合(去控制报警装置)。单稳态的暂态时间由R19及C13决定。调节R19可以改变暂态时间(报警时间)。由555b组成的延时器,为了防止电路误动作,当刚上电时,555b的(2)、(6)脚处于高电平(C14两端的电压不能突变)。其(3)脚输出为低电平。(3)脚与555a的(4)脚相连,所以在刚上电时,555a的(4)脚为低电平,单稳态电路不能工作。延时的时间取决于C14及R21。在这一段延时时间内。人们可以通过报警区而不报警,延时结束后。555b的(3)脚为高电平,555a即能正常工作。
