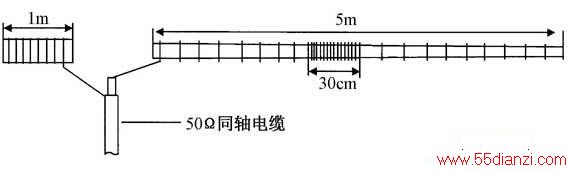

购买7m长渔竿一根,去掉梢头上的两节细头,保留5m长。用直径1.5mm漆包线约4.8m,绕在渔竿中部约28cm宽,作为加感线圈。再用粗单股铜电线缠绕渔竿,渔竿下部用4.5m,上部用4.5m,然后从阳台伸出去。
另外用10m粗铜线绕在直径40cm塑料管上,作为接地端。接上驻波表,开机。测得7.05MHz,SWT=2.5;21.400MHz,SWT=1.2。
观察谐振点,谐振在8.200MHz上。调整加感线圈,加绕0.8m漆包线。现在测得7.050MHz,SWT=1.5;21.400MHz,SWT=1.2。天线制作基本成功。
在这款渔竿天线的制作中应注意以下几点:
一、注意渔竿一定要用玻璃钢的,碳素的不能用。
二、中部加感线圈一定要用塑料胶带固定,否则易引起电感变化。
三、本人制作数据不是绝对的,根据制作环境。天线材料差异数据会有所不同,在制作中精细调整才能取得最佳效果。
四、在HF段驻波要求不是很严格,1.5左右即可。有的爱好者耗费大量精力物力追求驻波小于1.5是得不偿失的。
