简单方便的遥控接收两用检测器

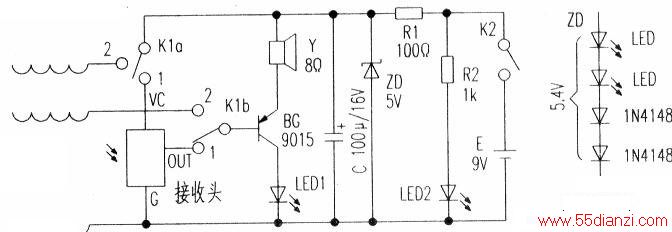

　　本检测器体积小巧、方便携带，电路如下左图所示，Kla、Klb置于“1”时，内置红外接收头接通电源，可用于检测各种遥控器；置于“2”时，电路与外接插座接通，此时插入接收头就可以测其好坏。电源接通后，接收头输出端若为高电平，BG(为PNP管)基极也为高电位，BG管不导通。当接收头收到遥控器发出的编码信号时，输出端的电位降低，BG管导通，喇叭Y发出“嘟嘟”声音，同时发光管LED1同步点亮闪烁。Y因阻抗较低，接在发射极回路里，可当发声器件，又起发光二极管LED1的限流作用。
　　
　　接收头可以采用任何一体化的微型头，笔者用的型号为RPM-676CBR-S。 ZD采用5~5.5V的稳压二极管，用两只微型发光二极管和两只IN4148正向串联（如下右图）接入电路也可等效代换ZD（稳压值为5.4V左右）。Kl为带自锁功能的双7]双掷开关。红外接收头插座，可以用IC插座剪开使用。
　　
　　本电路因元件较少，不用印板，可直接搭焊。笔者用正常的遥控器在10m外发射时，本接收头能听到声音，看到闪光。
