自制红外线接收探头

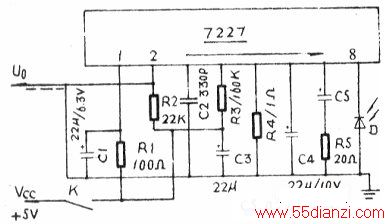

　　红外接收探头的电路原理见附图。电路中采用了红外带通放大解调集成块7277作为主芯片，辅以PIN型红外光电接收二极管D(PH310)及部分电阻、电容组成。
　　
　　PIN型红外接收二极管属不可见光光电接收管，具有较厚的耗尽层，工作在反偏状态，工作频率范围宽，远高于380kHz红外调制渡．经它接收的红外线光，转换成电流注入7227第⑧脚，经7227内部高增益前置放大，又经限幅、带通滤波送到峰值检波器进行解调，再经积分电路将解调后的脉宽编码信号转换成脉冲幅度编码信号，从②脚输出。
　　
　　电路中外围元件及集成块各引脚的作用是：第一脚为电源+5v输入，由C1、R1、C3组成π型滤波电路；第二脚为输出信号Uo，R2为负载电阻；第三脚的电容C2与第四脚的电阻R3组成积分电路，要求元件误差小、精度高、热稳定性好，因它们是决定接收放大38kHz调制波的通道及带宽的重要组成元件；第五脚通过R4接地，即VCC-5V;第六脚的C4为集成块内部解调滤波器的滤波吸收电容；第七脚R5、c5为交流负反馈网络；第八脚为输入端，接收D的注入电流。整个电路工作电源为5v，由于耗电小，可采用AG13型钮扣电池。K为电源开关。输出采用50n同轴高频电缆，并配以接头。
　　
　　使用时，只要将输出插头插入示波器Y轴插孔，扫描频率以2ms/格为好，灵敏度选用0.2—2V/格之间。然后将被检修的遥控器发射二极管对准探头上的接收红外管D，合上K就能从示渡器屏幕上看到各种脉冲编码信号。
　　
　　对于有故障的红外遥控发射器的故障检修和判断方法如下：
　　
　　1．先用收音机靠近有故障的遥控器，接收遥控器中晶振电路产生的455kHz频率的节拍声，如有则说明遥控器振荡电路工作正常。再用探头和示波器测量脉冲编码信号，如无波形，故障多为红外发射二极管损坏；如接收测量的波形为无规则杂波，则是发射器中编码电路出了故障，应更换集成块；如果是测量波形脉冲幅度变小，则是红外发射管老化，应更换二极管。
　　
　　2．若收音机收不到455kHz频率节拍声，示渡器测不到脉冲编码波形，则说明遥控器振荡电路有故障或者发生频移。应更换遥控器中的功放晶体管或检查印刷板有否断裂。如果仍无效，则说明集成块有问题，应更换。
