液晶屏逻辑板VAA-FB电压产生电路

　　液晶屏逻辑板VAA-FB电压产生电路VAA-FB电压产生电路由UP1的①、②、③、④、⑤、③脚内部电路与外部电路构成，如下图所示。为便于分析，用开关K2代替Q2，上电后，UP1内部的750kHz的振荡器开始振荡，产生的振荡脉冲送逻辑控制电路，经逻辑控制电路处理后经运放驱动放大，去驱动MOS开关管Q1，如下图所示，下面分两个时段进行讨论。

　　
　　(l)t0～t1时段
　　
　　在t0时刻，Q1的控制极输入正极性的跳变脉冲,Q1导通，相当于开关K2闭合，V12电压经电感线圈LP7、开关2（导通的Q1），经LP7充电，电流方向如下图中的L1所示，于是LP7两端产生左正右负的感应电动势e1（此时DP6反偏截止），如下图所示，由于电感线圈中的电流不能突变，所以LP7电路电感线圈中的电流是线性逐渐增大的，并以磁能形式储存能量，到tl时刻，充电结束，LP7两端感应电势达到最大值。

　　
　　(2)在t1-t2时段
　　

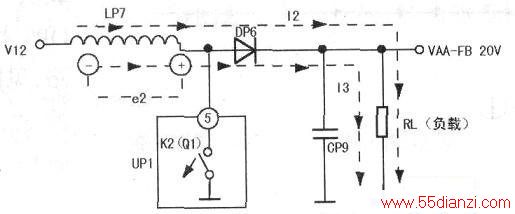

　　在t1时刻，输入到Q1控制极的脉冲迅速转变为负脉冲，导致Ql截止，相当于开关K2断开，根据楞次定律，开关K2突然断开的瞬间，电感线圈LP7两端要产生一个左负右正的反电动势e2（如下图所示）．以维持原来方向的电流，使之沿原方向继续流动，于是LP7电流通过二极管DP6(此时DP6二极管正偏导通，称之续流二极管)与负载构成回路，并向负载供电，如下图中的I3所示，同时电源V12通过LP7与DP6也给负载供电，如下图中的12，这样回路中的总电流1总=12+13，也就是说LP7两端的感应电势与电源电压叠加后一起向负载供电。由于电源电压为12V，那么设计电路参数及Q导通与截止控制脉冲的占空比时，使LP7两端产生8V左右的感应电势，这样VAA-FB=12+8=20V左右电压。
　　
　　产生VAA-FB电压后，一路经RP2、RP4、RP6、RP9取样分压，取样分压后的电压反馈到UP1的①脚，控制驱动脉冲的占空比，从而实现稳压控制，另一路电压经CP16滤波后加到UP1的③脚，内接一个过压保护开关Q2和过压保护比较器，过压保护比较器将③脚的电压与内部基准电压进行比较，当③脚电压上升到23V时，UP1内部驱动控制器关掉N沟道的MOS管，输出电压低于过压阈值时，内部驱动控制器再开始工作。重复以上周期，即可得到稳定持续的VAA-FB电压。
