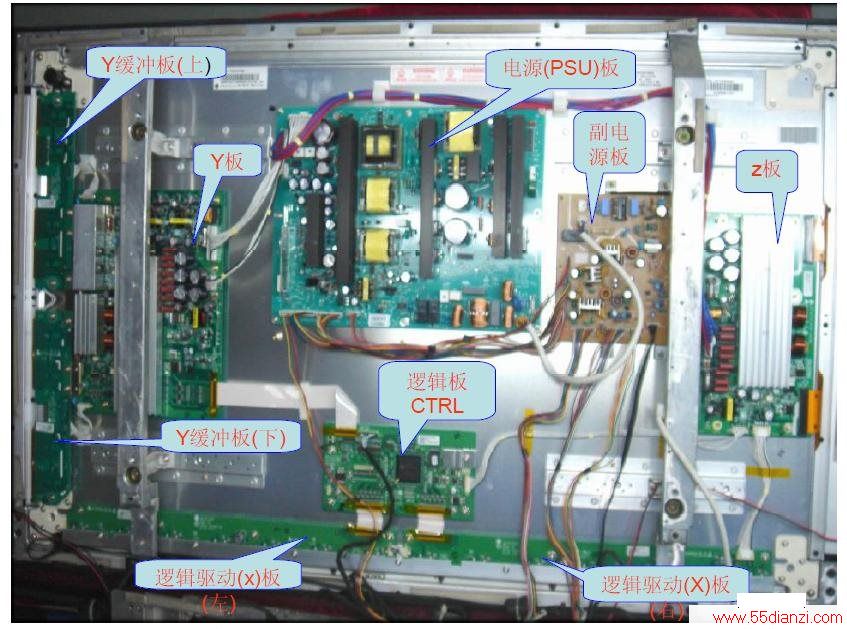

SMPS(SwitchingModePowerSupply):为屏和屏组件提供工作电压、电流的供电组件。
X板:根据逻辑板提供的维持脉冲对FET进行转换后生成驱动波形，并通过连接器向面板(Panel)的X电极提供驱动波形。
Y板:根据逻辑板提供的扫描脉冲对FET进行转换后生成驱动波形，并通过Y缓冲板的SCANDriverIC依次向面板(Panel)的Y电极提供驱动波形。
逻辑板:逻辑板处理图像信号后，逻辑主板生成并输出地址驱动器输出信号和XY驱动信号，并对地址驱动器输出信号进行缓冲后，向地址驱动器IC(COFModule)提供输出信号。
逻辑缓冲(E,F):向COF传送数据信号和控制信号。
Y-缓冲(Upper、Lower):指向Y端口加载Scan波形的板，由UpperBoard和LowerBoard等2块板组成。安装有8块ScandriverIC(如:ST公司的STV7617:64or65Output)。
COF:作用是在地址区间内给地址电极加载Va脉冲后，根据与加载在Y电极上的扫描脉冲之间的电压差，形成地址放电。1个COF由4块DataDriveIC(如:STV7610A:96Output)组成，如果是屏是单扫方式，由7个COF组成。
