奇美V315B3-C01液晶屏逻辑板GAMMA基准电压和VCOM电压形成电路

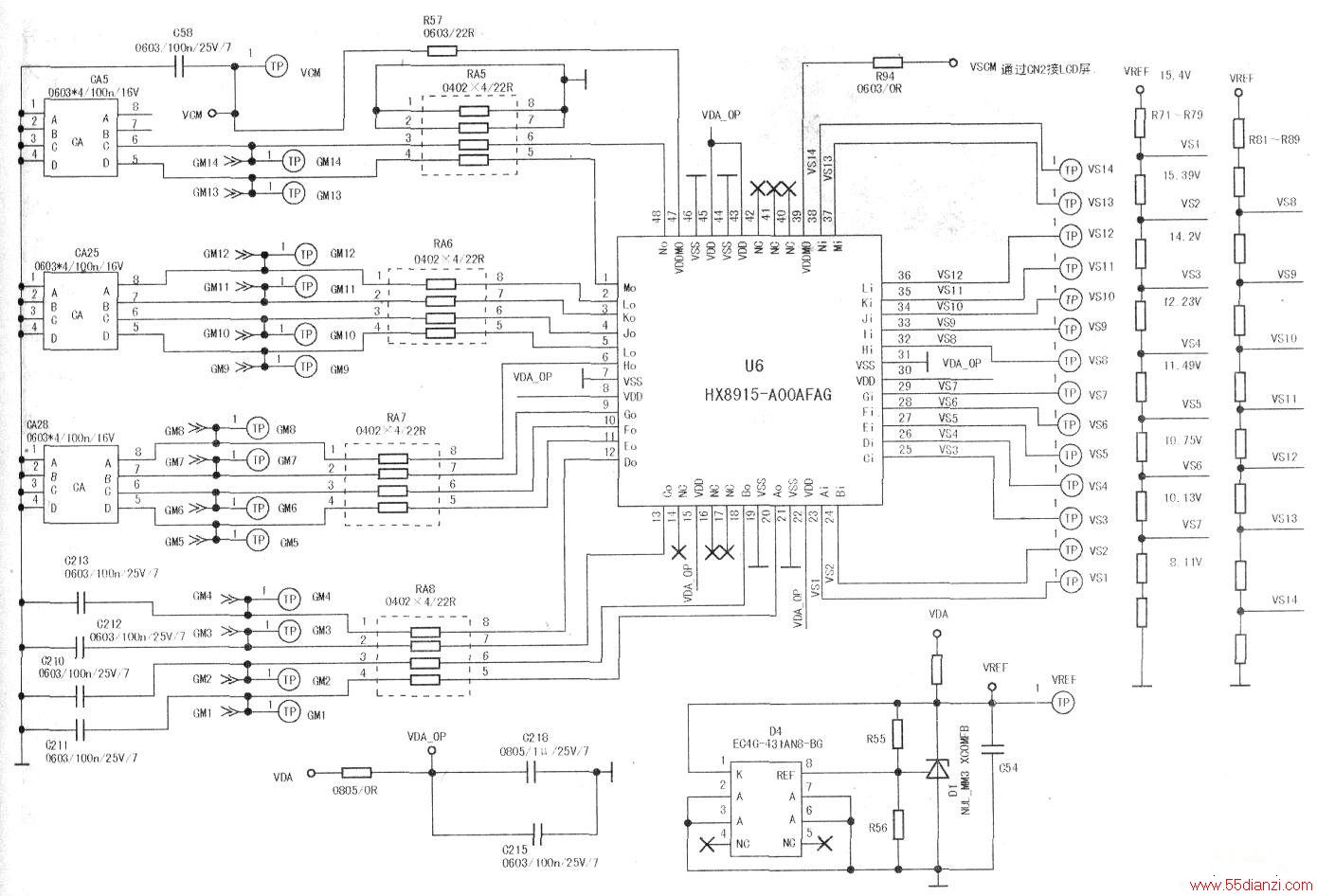

　　奇美V315B3-C01液晶屏逻辑板GAMMA基准电压和VCOM电压形成电路主要由集成块U6（HX8915-AOOAFAG）组成。下图是TCON板GAMMA及VCOM电压形成电路图。14组分压网络电阻将15.4V基准电压进行分压形成14组电压及一路VCOM、VSCM电压去列驱动电路。

　　在图l3中，TCON板升压自举电路产生的VDA电压(16V)经R805转换成VDA_OP电压加在U6（HX8915-AOOAFAG）的(43)、(45)脚上，作为其工作电压。

　　VDA电压(16V)经D4(型号为48431)等元件组成的电路形成稳定的VREF电压(此机为15.4V)给由R71～R79、R81～R89组成的分压电阻供电。

　　R71～R79、R81～R89组成两组分压电路，通过对15.4V进行分压形成14组VS1～VS14电压（电压值见下图中所标），经IC内部校正后，从lC的①～(13)、(48)脚输出(GMI～GM14)，然后经隔离电阻隔离和高频滤波器滤波后送往CJAMMA缓冲放大器（屏基板上），以进一步形成256组电压。集成块U6内部电路生成的VCM电压从(47)脚输出，经电阻R57给屏共用电极供电（正常工作时电压为6.03V）。

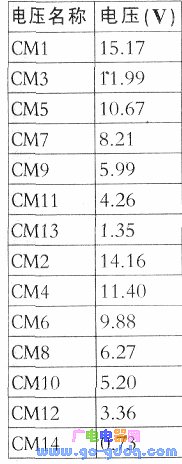

　　从⑩脚输出的SVCM电压经电阻R94输往屏GAMMA基准电压形成电路（正常工作时1.9V）。下表列出的数据是14路CJAMMA参考电压。
