LG等离子V7屏电源AC 220V电压经副电源板送入主电源板的插座CN101上，进入主电源抗干扰电路进行滤除干扰处理。
进线抗干扰电路主要由：L102、L103、Ll01和L104等元器件组成。其中，L102、L103、Cl01、Rl01、R102、L104、C105组成进线差模抗干扰电路，滤除进线电路中的单边干扰信号，使电网的差模干扰信号（电视机本身产生的干扰信号）不进入电视机内部（不反馈回电网），以免影响电视机的正常工作。

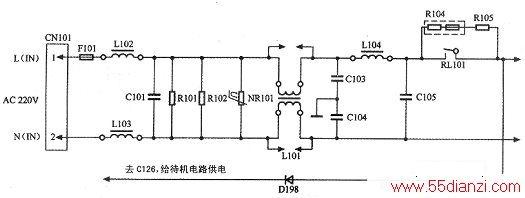

F101(8A)、NR101（压敏电阻）组成电网电压过压保护，当电网电压过高时，NR101首先击穿短路，F101迅速熔断，阻止较高的交流电压进入主电源板，避免损坏后级电路。L101、C103、C104组成共模抗干扰电路，将交流电中火线和零线的共模干扰信号相互抵消，减少后级电路所受到的干扰。其具体电路如下图所示。
本机的待机电压形成电路主要由三肯公司的电源模块STR-V152、开关变压器T121及外围元器件构成。

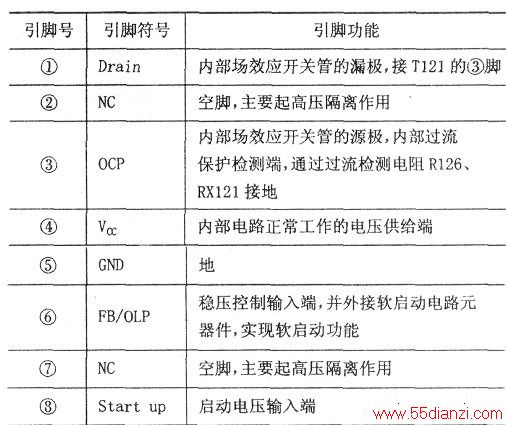

STR-V152内部集成有启动电路、振荡驱动电路及功率场效应开关MOS管，并且含有完善的过流、过压、过热等保护电路。它的引脚功能如下表所示。
(1)启动振荡电路
AC 220V电压从进线抗干扰电路输出后，经R104、R105限流，由D198半波整流、C126滤波后，分成两路：一路电压经T121的①～③绕组加到2121(STR-V152)的①脚，内部功率MOS管的漏极；另一路电压经启动电阻R120加到2121的⑧脚，如下图所示。
2121的①脚和⑧脚加上电压后，⑧脚内部的高压恒流源工作，通过2121的④脚向C121充电，④脚电压逐渐上升，当电压上升到2121内部启动电压值时，振荡电路开始工作，输出PWM（脉冲宽度调制）信号控制内部功率MOS管进入开关工作状态。T121的①～③绕组有交变的电流流过，产生感应电动势。由于2121内部电路依次进入工作状态，消耗的电流加大，所以Z1 21④脚电压逐渐下降，如果此时④脚电压在降低到保护电压值以后才输入，电源进入保护状态。
当2121内的开关MOS管进入开关工作状态后，T121的①～③绕组就产生相应的交变电流，在T121的次级均产生感应脉冲电压，其中，④～⑤绕组产生的感应脉冲经R130限流、D127整流、C122滤波后，产生约18.5V的直流电压，为本级开关电源和后级部分其他开关电源的热地部分提供工作电压。
18.5V电压经D126隔离和D125、R131降压限流后，变为12.9V左右的电压，为2121的④脚供电，2121完全进入工作状态，在次级产生5v电压。其次级电路如下图所示。
(2)待机电压形成电路的稳压电路
待机5v电压形成电路的稳压电路采用精密型可调基准三端稳压集成电路2601(KIA431)和光电耦合器PC121构成。
T121的⑧～⑨绕组产生的感应脉冲经D601整流后，再经C608、L601、C603组成的LC型滤波器滤波后，产生5V的电压，为后级和稳压电路供电。滤波后的5v电压：一路直接加到光电耦合器PCI21内部的发光二极管的正端；另一路经R604、R616、R605分压后，加到精密基准三端稳压集成电路2601的控制输入端。
精密基准三端稳压集成电路2601的控制输出端通过R602接光电耦合器PCI21内部的发光二极管的负端。
当电压过高或负载过轻时，5v输出电压升高，加到PC121光电耦合器内的发光二极管的正端电压也升高，同时，经R604、R616、R605分压后的电压也升高；2601的控制输入端电压升高，经2601内部转换后，2601的输出端电压降低；PC121内部的发光二极管压降增加，发光强度加强，PC内部的光敏三极管等效电阻变得更低，对2121的⑥脚电流分流更多；2121内部的开关MOS管的导通时间减小，T121的储能时间减小，经D601整流，C308、L601、C603滤波后的电压降低，达到对5v电压稳压的目的。当电网电压降低或负载过重时，稳压过程与上述过程相反。
(3)待机电压形成电路的保护电路
待机电压形成电路的保护电路比较完善，主要由尖峰吸收电路和过流、过压和过热保护电路组成。
①尖峰吸收电路。由D123、R119、C127、R124构成T121的初级绕组的尖峰吸收网络。
当2121内部的开关MOS管由导通转为截止时，T121的③脚会产生一个约两倍输入电压的尖峰脉冲。此时，D123导通，尖峰脉冲经D123、R119、C127、R124回到电源，尖峰脉冲降低，使2121内部的功率MOS管不会在T121的初级绕组的反峰时间损坏。
②初级过流保护电路。R126、RX121为过流检测电阻，当某种原因使2121内部的场效应管过流时，R126、RX121上的压降增大，当达到预定值时，2121内部的比较电路翻转，使2121内部的振荡电路停止工作，电源板无电压输出，进入保护工作状态。
③过压保护电路。当某种原因造成输出电压异常升高时，T121的④～⑤绕组感应的脉冲电压升高。
经D127整流、C122滤波、D126隔离、D125降压、R131限流后的电压升高，当加到2121的④脚电压达到31 V时，过压保护电路动作，待机5v电压形成电路无输出。
④负载过流保护电路。该电路主要由2121的⑥脚外部和内部电路组成。当负载短路或过重时，5v电压降低，加到精密基准三端稳压集成电路2601的控制端的电压低于2.5 V时，2601的阴极没有电流输入，光电耦合器PC121内部的发光二极管没有电流流过，PC121内部的光敏三极管等效电阻升高，2121的⑥脚电压升高，当达到内部保护电压值时，2121进入保护状态，主电源没有电压输出，整机回到待机状态。
(4) SUB模块PKG4的5v供电电路
①PKG4的5v供电电路主要由2602 (SI-3010KF)及少数外围电路构成。SI-3010KF是三肯公司生产的可调稳压集成电路，它的引脚功能如下表所示。
②开关变压器T121的⑦～⑩绕组感应的脉冲电压经D602整流、C604滤波后，得到约9.3V的直流电压Vs（即⑤点电压）送到2602的②脚，如下图所示。
由于2602的①脚(Vc)与供电电压Vs(9.3V)端直接相连，2602内部的开关处于打开状态。2602的④脚有电压输出，输出电压经C605滤波后，形成电压VM（即M点电压），VM电压经R622、R627、R628分压后，加到2602的⑤脚（输出电压调整端），经内部的标准电压比较后，输出误差电压控制2602内部三极管的导通时间，使输出电压稳定在5V。改变R622、R627、R628的阻值比例，就可以调整2602的输出电压高低。
(5)待机5V-STDY电压输出电路
2602输出的稳定电压VM送入SUB模块PKG4的22脚，如下图所示。
PKG4内部的CPU电路工作后，从28脚输出一个高电平的STDON/OFF信号，经D608、R615隔离后，加到Q602(KTC3198)的b极，使Q602导通，Q605(2SK2961)的栅极变为低电平，Q605截止。电压Vs经R621加到Q601(2SK2232)的栅极，Q601饱和导通。
Q601的漏极电压为D601整流、C608滤波得到的5.3V电压，由于此时Q601导通，Q601的源极输出STBY5V电压，经插座P801的③脚送到主板上，为主板供电，CPU得到工作电压后，按程序进入待机工作状态。但是，本机没有使用主电源的待机5VSB功能，所以主电源输出5VSB电压后，CPU马上就输出开机信号，整机进入正常工作状态。
