奇美V315B3-C01液晶屏逻辑板偏压形成电路

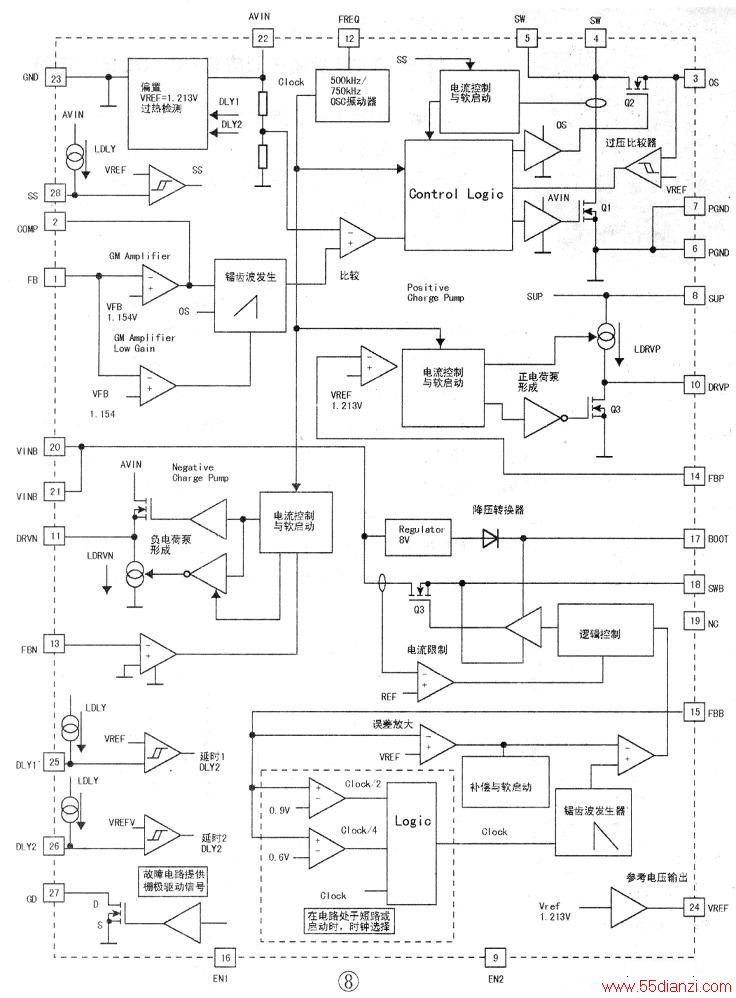

　　奇美V315B3-C01液晶屏逻辑板偏压形成电路主要由集成块UPl(TPS65161)组成。下图为集成块TPS65161内部电路框图。偏压形成电路的作用是将主板提供的12V电压转换成各种屏驱动电路所需的电压，如插座中标注的VDD、VDA、VGL、VGH等电压。

　　由UP1组成的电路要求主板提供的上屏电压在8V～14V，标称值为12V，这也表明低于8V时TCON板不能工作，高于14V的上屏电压会导致TCON板损坏。采用此IC可产生12V～19V的正电压、VGL负电压和控制屏TFT栅极关闭或启动的VHL、VGH电压。这几种电压为LCD屏中TFT薄膜晶体管工作提供大电流。另外，该IC还能为外部MOSFET管提供G极驱动信号（(27)脚有此功能），且具有软启动、短路和过压保护（自举电压形成VS电压超过20V时将保护）、欠压锁定（当供电脚电压低于6V时，进入到锁定状态）、热关断等功能。UP1相关引脚功能及维修数据见下表。

脚号 功能 工作电压(V) 对地电阻（200k挡） 1 FB，16V电压的反馈回路信号输入端 1.15 28.4 2 COMP，①脚误差放大输出 0.49  ∞ 3 OS，16V输入进行过压检测 16.02 40kΩ以上 4  SW，16V形成开关脉冲电流输入 12.21 10.7kΩ 5   12.21 10.2kΩ 6 PGND，地端 0 0 7   0 0 8 SUP，16V电压输入作为VGH形成电路的电源 16.02 2.6kΩ 9 EN2，使能 2.5  ∞ 10 DRVP，形成VGH的正脉冲方波输出 4.22 159.lkΩ 11 DRVN，形成VGL的负脉冲方波输出 9.41  9.6kΩ 12  FREQ，osc振荡器频率设置脚 12.32 10.0kΩ 3 FBN，VGL反馈输入端，调整VGL大小 -0.16 174.8kΩ 14  FBP，VGH反馈输入端，调整VGH大小 0.52  24.2kΩ 15 FBB，VDD电压反馈输入端 1.21  ∞ 16 EN1，使能1，接12V 12.32 9.lkΩ 17 BOOT，自举电压形成，外接电容到(18)脚 9.88   ∞ 8  SWB，VDD电压形成开关脉冲电流输出 0.68  2.8kΩ 9 NC，悬空未用 0.56  ∞ 20 VINB，供电 12.32  9.4kΩ 21   12.31  9.5kΩ 22 AVIN，供电 12.32  9.4kΩ 23 GND，接地 0 0 24  VREF，基准电压形成滤波 1.21  69.0kΩ 25 DLY1，接延时电容1 3.24  ∞ 26 DLY2，接延时电容2 3.25  ∞ 27 GD，驱动16V功率放大器MOSFET的栅极开关信号 0.02   ∞ 28 SS，软启动设置 1.9   ∞



　　1.16V电压形成电路
　　

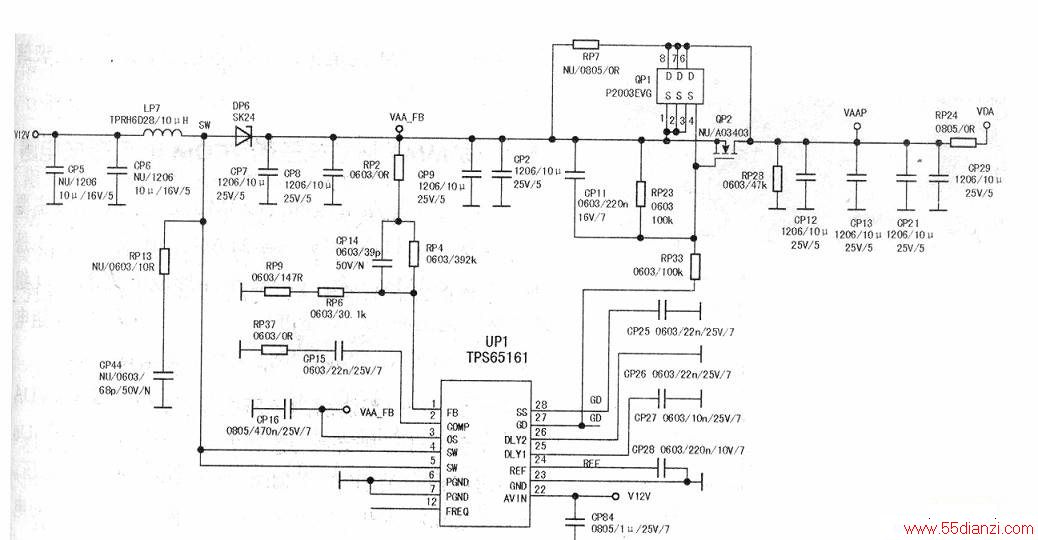

　　16V电压形成电路主要由集成块UPI①～⑦、(12)、(22)、(28)脚外部元件和集成块内部相关电路组成，见下图。

　　遥控开机后，当来自主板的12V电压加到UP1的(22)脚时，UP1内部的脉冲振荡电路开始工作，产生振荡脉冲信号。该信号经内部逻辑电路处理后从⑤脚输出，加在MOS开关管QP1的④脚上。QP1导通时，通过外部储能电感LP7储能；QP1截止时，电感LP7储存的能量通过二极管DP6对电容CP7、CP8、CP2、CP9充电，此时电容所充电压为由原来的12V再叠加电感储能形成的电压，该电压将超过12V，图标此电压为VAA_FB，实测电压为16V。实际上，CP7、CP8、CP2、CP9上电压高低由反馈电路RP2、RP4等元件的参数大小决定，这也是液晶屏TCON板使用TpS65161时升压电路形成电压值不同的地方。

　　16V的稳压电路由UP1的①脚外接误差取样电路和内部误差放大控制电路组成。①脚控制电压最低不得低于1.136V，最高不得超过。

　　1.156V，标称值为1.146V。正常工作时，①脚电压为115v。②脚为内接误差放大器的信号输出端，误差电压经内部比较放大后，再经②脚外接RC平滑滤液，形成直流电压送入逻辑判定电路与OSC时钟振荡脉冲信号进行比较，输出控制信号控制CMOSFET管导通时间，从而控制LP7储能，实现16V输出电压的稳定。②脚正常工作电压为0.49V。UP1的④、⑤脚接储能电感输出端，供电为12V。为提高16v带载能力，16V电压再经QP2电流放大后形成VPPA电压给整个屏电路供电，同时经限流电阻RP24形成VDA电压给逻辑板供电。QP2型号为P2003EVG，它是一只P沟道MOSFET管。工作时，GS电压低于Ov导通，工作时(27)脚为低电平。QP2导通时，16V电压通过S-D极给负载供电。

　　16V过压检测电路由UP1③～⑤脚内接电路和外部电路组成。DP6整流后的电压由③脚输入，经内部比较器比较后输出控制信号去逻辑电路。当电压过压(超过20V)时将自动关闭④、⑤脚内CMOSFET管，集成块(27)脚无激励脉冲输出，升压电压停止工作。

www.55dianzi.com

　　2．VDD25(2.5V)电压形成电路
　　
　　2.5V既是TCON板上主芯片CM1682A-K1的工作电压，也是1.8V稳压器的输入电压和屏基板行列驱动电路工作所需的电源电压。此电压异常会导致灰屏、无图等故障。

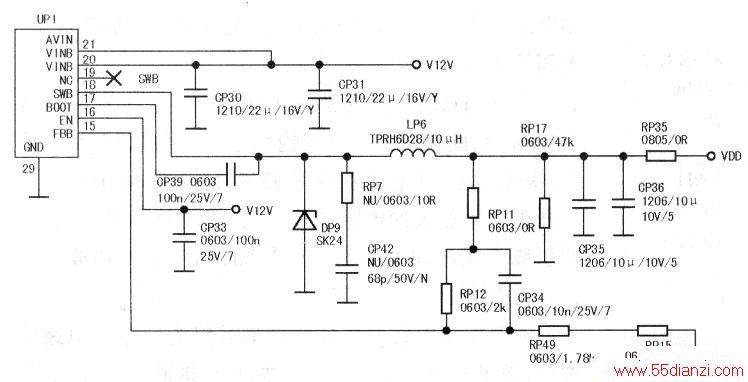

　　许多TCON板上都有VDD25电压，但不同的TCON板，此电压值是不同的。此电压形成仍采用非同步、快速响应、电压反馈、频率转换、N沟道MOSFET管作开关功率放大的电路结构，并有简单补偿电路，涉及的引脚有集成块UP1(15)、(17)、(18)脚，局部电路构成见图10。(18)脚接内部MOS管的“S”极。

　　内部振荡电路产生的脉冲信号经内部相关电路处理后，输出开关脉冲信号加到内部N沟道MOSFET开关管的控制极，MOSFET工作。MOSFET管导通时，从源极输出电流通过LP6给电容CP35、CP36充电，向负载提供能量；当MOSFET管截止时，LP6没有变化电流流过，电容CP35、CP36所充电压通过负载、地、DP9进行放电。内部开关管MOSFET再次导通时，电路又重复上述过程，其结果便在CP35、CP36正端形成VDD25电压，此电压也就是接LCD基板的VDD电压。不同的屏，VDD电压是不同的，其值受取样电路中RP11、RP12和RP49、RP15取样电阻比例决定。

　　2.5V稳压电路由(15)脚外接元件和内电路组成。通过内部逻辑电路控制开关管导通或截止时间来实现稳压。正常工作时，(15)脚电压为1.21V。

　　2.5V电压形成的软启动电路设置在IC内，它是通过控制逻辑电平对内部MOSFET管状态进行控制实现的。在(16)脚(ENl)为高电平时，IC内部的软启动电路启动，并接入内部误差放大器。当此电压上升到正常的VREF值时，误差放大器输出控制电平使逻辑电平和开关管工作，整个电路进入正常周期运行状态。为防止软启动浪涌电流冲击，此IC还设计有改变IC振荡频率的电路，使软启动期间以很低频率运行（如以正常的1/4频率），而后以正常频率的一半运行，直到电压反馈误差检测器有信号输出后整个电路才进入正常工作状态，软启动时间约1ms。

　　在输出电路对地短路时，为防止短路电流上升超出内部电流限制，IC内部设计有2.5V电压形成电路的短路保护电路。短路保护是依靠两个比较器监测反馈电压来实现。当(15)脚反馈电压低于0.9V时，降压器开关频率将下降到正常频率的1/2。当比较器的电压低于0.6V时，其开关频率将降为1/4，从而实现保护。UP1(15)脚正常电压为1.21V，(16)脚为12V，(17)脚为9.97V，(18)脚为2.45V。

　　3．VGH电压形成电路（PositiveChargePump，正充电泵）
　　
　　VGH电压是TFTLCD屏的栅极驱动lC所需要的工作电压，是打开TFT管驱动信号的正向峰值电压。

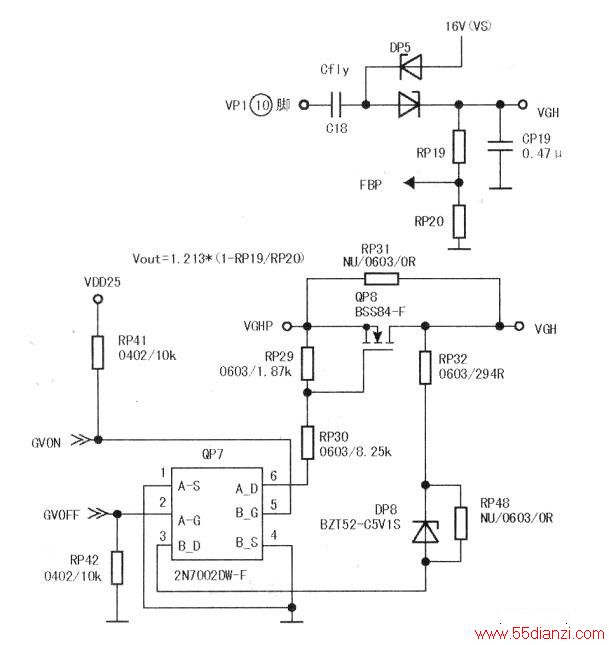

　　此电压因屏型号有差异，其值由FBP电路中取样电阻比值决定。VGH电压形成电路见下图。它主要由UP1⑧、⑩、(14)脚内部相关电路和QP7、QP8等电路组成。⑩脚内接MOS管和恒流源。下图中的VGH电压是利用VS电压和内部恒流源对C18和C19的充电形成的。正常工作时，UP1⑧脚电压为16V，⑩脚电压为4.34V，(14)脚电压为1.31V。

　　在下图中，VGHP电压经Qp7、QP8进行功率推动，最后形成VGH电压。QP7是一块双N-Channel功率块，它与QP8组成功率放大电路。工作时，控制集成块U3(36)脚输出的GVOFF电压(2.03V)加到QP7②脚，这时A通道的MOSFET管导通，VGHP通过RP29、RP30、QP7内MOSFET管组成电流回路，使QP8栅极偏压下降。QP8导通，这样VGHP将通过QP8的SD极给屏提供VGH电压。

　　4．VGL（-5.56V）电压形成电路
　　
　　该电压为LCD屏行扫描TFT的Gate极通道的工作电压。
