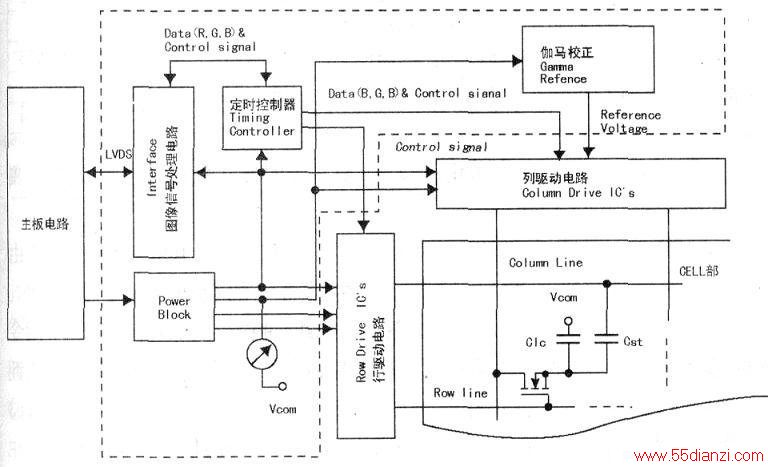

逻辑板的组成如下图所示。下图中虚线框内的电路即为TCON板的电路。来自主板的LVDS信号进入TCON板后，首先由图像信号处理电路（Interface）进行处理，得到的数字RGB信号(DataRGB)和控制信号(Controlsignal)直接送往定时控制器，经定时控制器（Timingcontroller）处理后，分别送往行驱动电路(RowDriveIC，S)和列驱动电路(ColumnDriveIC，S)进行处理，最后加到液晶屏的行、列电极上，对液晶分子进行控制。
TCON板中，时序电路正常工作所需要的各种电压由DC-DC电路和伽马校正（GammaRefence）电路形成。
奇美CM032英寸V31583-COl液晶屏TCON板主要由集成块U3、UP1、U6组成。其中：U3(CM1682A-K1)为图像逻辑控制电路，UPl(TPS65161)为偏压形成电路，U6(HX8915-AOOAFAG)为GAMMA电压形成电路。
